Репер — закреплённая точка с известной высотной отметкой, от которой измеряют уровни фундамента, пола и инженерных сетей. До применения репера проверяют его описание, высоту и связь с проектной системой; сам знак защищают от земляных работ и случайного смещения. Устойчивость отметки повторно контролируют перед ответственными этапами.
Что обозначает высотная точка

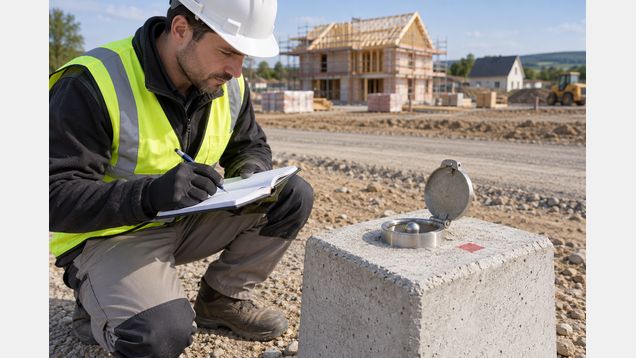

Репер — это закреплённая марка или знак, высота которого определена измерениями в установленной системе отсчёта. От него геодезист переносит отметки на участок и сравнивает фактические уровни с проектными. Знак может быть металлической маркой, болтом, стержнем или другим закреплённым элементом; важны точное место точки отсчёта и возможность повторно её найти.
Высотное значение относится к конкретной поверхности или центру марки, а не ко всему предмету, на котором она установлена. Если рейку поставить рядом на край плиты или на верх защитной крышки, измеряется уже другая точка. В описании должно быть указано, куда именно ставят рейку и как читать отметку.
Высота бывает абсолютной, связанной с принятой государственной системой, или условной — заданной для конкретного объекта. Условный строительный ноль может быть удобен для чертежей, но его связь с исходной высотной основой участка должна быть зафиксирована. Нельзя считать уровнем 0.000 ближайший пол или поверхность земли без проектной привязки.
Где закрепляют знак
Место выбирают устойчивое, доступное для измерений и находящееся вне зоны котлована, складирования материалов, движения тяжёлой техники и других работ, способных сдвинуть знак. Для длительного использования предпочтительна опора, которая не меняет положение вместе с временным сооружением или рыхлой насыпью. Если точка будет нужна только на одном этапе, её всё равно закрепляют так, чтобы она не просела и не наклонилась при обычной работе на площадке.
Не подходят незакреплённая доска, заборная секция, край свежей отмостки, штабель материалов или колышек в насыпном грунте: их положение может измениться незаметно. Марку на существующем здании используют лишь после проверки её стабильности и связи с нужной высотной системой. Для наблюдений за осадкой здания, наоборот, исходные контрольные точки располагают за пределами влияния наблюдаемой конструкции.
В описании репера указывают его номер, тип знака, точное положение, высоту, исходную систему и заметные ориентиры для поиска. Фотография и схема привязки помогают отличить марку от похожих точек рядом. Следует отметить также видимые повреждения, доступ к точке и любые обстоятельства, которые могут повлиять на её сохранность.
Как связать отметку с проектом
Репер связывает измерения на стройплощадке с высотными данными проекта. До начала работ сверяют проектный ноль, исходные отметки и систему отсчёта, чтобы одинаковое значение не интерпретировали по-разному. Если документы используют условную систему, её происхождение и связь с контрольной сетью должны быть понятны геодезисту и подрядчику.
В украинском ДБН В.1.3-2:2010 высотную геодезическую сеть строительной площадки предусматривают создавать ходами, связанными как минимум с двумя исходными высотными пунктами. Это позволяет контролировать перенос отметок и замечать возможное смещение одного из пунктов. Состав сети, метод измерений и требуемую точность для конкретного объекта сверяют с проектной документацией и применимыми нормами.
Положение отметок на конструкции передают от исходных пунктов нивелирным или другим предусмотренным проектом методом. Для геометрического нивелирования прибор устанавливают между исходной и определяемой точками, а высоту вычисляют по отсчётам на рейке. Если нужна большая дальность или сложная трасса, геодезист выбирает иной метод, который обеспечивает заданную точность.
Когда проект задаёт отметку «0.000», геодезисту важно знать, к какому реперу она привязана и какая высота принята за начало отсчёта. Подрядчик получает не только число, но и схему связи с точкой на участке. Это особенно важно, если отметки нужно перенести снаружи внутрь здания или на несколько этажей.
Как проверить исходную точку
Перед измерениями проверяют обозначение, описание и внешний вид марки, а затем убеждаются, что она не сместилась. Для этого сравнивают её положение с другими сохранёнными контрольными пунктами или выполняют предусмотренное проектом повторное измерение. Один колышек или настенная отметка без описания и проверяемой привязки не подтверждают высоту.
При передаче высоты нивелирный ход по возможности замыкают на исходную или другую известную отметку. Полученную невязку сравнивают с допуском для конкретного вида работ; если он превышен, проверяют журнал, исходные точки, положение рейки и устойчивость прибора. Нельзя автоматически объявлять виновным один знак и продолжать работу по другому без повторной проверки.
Если несколько контрольных точек показывают несогласованные значения, выясняют, есть ли смещение, ошибка исходных данных или неверное понимание высотной системы. Нельзя выбирать значение, которое кажется удобнее для фундамента. Причину фиксируют, а дальнейшие измерения продолжают после согласования исходной отметки с геодезистом и проектной документацией.
Как сохранить контроль на стройке
Знак обозначают на схеме площадки и защищают от ударов, засыпки и случайного демонтажа. На время земляных работ рядом можно разместить заметное ограждение или указатель, если он не мешает измерениям. Защитная конструкция не должна опираться на саму марку или скрывать точку, куда ставят рейку.
До важных операций — выемки грунта, устройства основания, армирования или бетонирования — проверяют доступность и сохранность исходных пунктов. После дождей, промерзания, планировки грунта и перемещения тяжёлой техники риск изменения временных знаков выше. Частоту проверки выбирают по длительности работ и условиям площадки, а для ответственных этапов — по проектной схеме геодезического контроля.
Если марка расположена на сооружении, которое оседает или перемещается, она может перестать быть независимой высотной опорой. Для оценки деформаций применяют отдельную сеть устойчивых пунктов, установленную за пределами ожидаемого перемещения. Поэтому назначение каждой точки — передача отметок, временный контроль или наблюдение за конструкцией — указывают в документации.
Какие сведения передают подрядчику
Репер передают строителям с понятным обозначением на площадке и схемой привязки. В документах указывают высоту, систему отсчёта, тип знака, описание его точного положения и метод, которым отметка была получена или проверена. Для последующих измерений сохраняют полевые записи и данные о связи с исходными пунктами.
До начала работ подрядчик сверяет номер и место марки со схемой, а проектировщик уточняет условный ноль, если он неочевиден. При обнаружении расхождения измерения не продолжают по устному указанию или по соседней поверхности: фиксируют вопрос и согласуют, какой пункт считать исходным. Так сохраняется однозначная связь между чертежами, высотами и фактическими конструкциями.
Если знак смещён или повреждён, пользоваться репером нельзя: отметку проверяют от сохранённых контрольных пунктов, а новый знак описывают и вносят в обновлённую схему.
