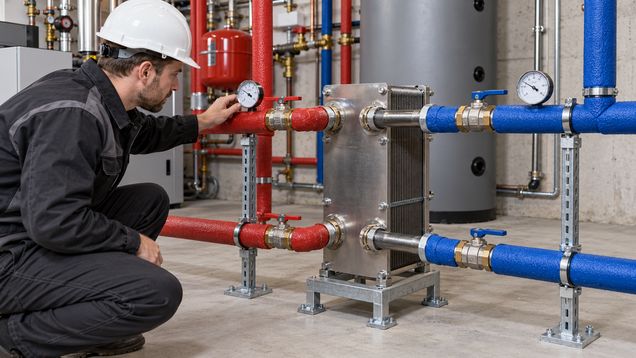

Пластинчатый теплообменник передаёт тепло между двумя потоками, которые движутся по отдельным каналам и не смешиваются при целой разделительной стенке. При выборе пластинчатого теплообменника проверяют тепловую нагрузку, температуры, расход и допустимые потери давления обоих контуров.
Как происходит теплообмен
Пластинчатый теплообменник состоит из тонких пластин, между которыми чередуются каналы для горячего и более холодного потоков. Тепло проходит через стенки пластин, а сами жидкости остаются в своих контурах. Направление движения и схема каналов задаются конструкцией аппарата и расположением патрубков.
Гофрированная поверхность увеличивает площадь передачи тепла и влияет на распределение потока и гидравлическое сопротивление. В аппарате с прокладками пластины зажаты в раме, а уплотнения разделяют каналы и направляют среду. В паяной или сварной модели каналы собраны иначе, поэтому такие аппараты обслуживают по отдельным инструкциям.
Исправный аппарат разделяет контуры, но передаёт между ними энергию. Температура на выходе зависит не только от самого аппарата, но и от входных температур, расходов, загрязнения и режима регулирования. Если в средах обнаруживаются признаки смешения, протечки или резкое изменение давления, узел останавливают и проверяют специалистом.
В доме аппарат часто используют для передачи тепла от первичного источника к отдельной отопительной или водяной системе. Такое разделение помогает управлять собственным контуром и отделяет его рабочую среду от внешней сети. Конкретная схема должна соответствовать проекту и требованиям к источнику тепла и подключённым потребителям.
Какие параметры нужны для расчёта
Расчёт пластинчатого теплообменника начинают с определения тепловой нагрузки, расходов и температур на входе и выходе с обеих сторон. Указывают рабочую среду, концентрацию добавок, диапазон температур, давление и допустимое гидравлическое сопротивление. Без этих данных подбор только по диаметру патрубков не подтверждает, что аппарат сможет передать требуемое количество тепла.
Проектировщик проверяет, сможет ли аппарат обеспечить заданную выходную температуру при расчётных условиях и при ожидаемых отклонениях режима. Если расход одного контура меняется, меняется и передаваемая мощность. Для отопления и горячего водоснабжения рассчитывают характерные режимы отдельно, а не ориентируются лишь на максимальный показатель из каталога.
Учитывают допустимое давление и температуру корпуса, пластин, прокладок и соединений. Ограничение всего аппарата определяется его паспортом и комплектующими, а не только материалом пластин. При выборе между прокладочной, паяной или сварной конструкцией учитывают температуру, химический состав среды, возможность разборки и условия последующей очистки.
Загрязнённая или жёсткая вода может образовывать отложения на каналах и снижать передачу тепла. Для такой среды определяют требования к фильтрации и подготовке воды, а также способ очистки аппарата. Слишком мелкий канал или неподходящий состав материалов нельзя компенсировать регулярной промывкой без проверки проектного режима.
Схема подключения двух контуров
Пластинчатый теплообменник подключают по схеме с обозначенными первичной и вторичной сторонами, входами и выходами, запорными устройствами, насосами, фильтрами, воздухоотводом и точками контроля. Патрубки подключают по маркировке и чертежу конкретной модели. Если направления перепутаны, аппарат может работать хуже расчётного или создать условия, не предусмотренные изготовителем.
Во многих пластинчатых аппаратах потоки организованы навстречу друг другу, чтобы поддерживать эффективную передачу тепла вдоль поверхности. Однако фактическое направление определяют по схеме портов, а не по общему правилу для всех изделий. Перед монтажом сверяют рисунок на корпусе, паспорт и проектную диаграмму.
Устанавливают элементы, нужные для отключения аппарата, его промывки и безопасного обслуживания. Фильтр защищает узкие каналы от частиц, если он предусмотрен проектом и требованиями изготовителя. Для очистки сетки и изоляции каждого контура предусматривают доступ к арматуре и достаточное пространство вокруг оборудования.
Положение аппарата выбирают с учётом направления потоков, удаления воздуха, опорожнения и возможности снять пластины или обслужить патрубки. Рядом не размещают элементы, которые перекроют доступ к крепежу или точкам измерения. Если инструкция требует конкретной ориентации, установка в другом положении может затруднить циркуляцию или обслуживание.
Монтаж и запуск
Работу с пластинчатым теплообменником начинают после проверки основания, креплений, состояния аппарата и комплектности. Трубопроводы подводят без перекоса и натяжения, чтобы масса труб не передавалась на патрубки и раму. Для аппарата предусматривают опоры и вибрационную развязку в соответствии с проектом, если они требуются по условиям работы.
Трубы промывают до присоединения либо защищают аппарат от монтажного мусора предусмотренным способом. Сварочные работы рядом выполняют с защитой уплотнений и корпуса от нагрева, брызг и механических повреждений. Соединения затягивают с учётом материала патрубков и типа присоединения, не используя сам аппарат как рычаг для совмещения труб.
Заполняют и запускают контуры по инструкции модели. Воздух удаляют через предусмотренные точки, а запорные устройства открывают постепенно, чтобы выровнять давление и избежать резкого изменения нагрузки. Порядок запуска двух сторон может различаться для аппаратов с разными средами; его не заменяют общей последовательностью из другого объекта.
При первом запуске следят за температурой, давлением, расходом, шумом и возможными утечками. Аппарат не подвергают резкому тепловому или механическому удару, а параметры удерживают в пределах маркировки и паспорта. Если появляются сильные импульсы давления или заметная вибрация, эксплуатацию прекращают до выяснения причины.
Контроль и обслуживание
В работе сравнивают фактические температуры и перепады давления с расчётным режимом. Падение теплопередачи может быть связано с изменением расхода, настройками насоса, загрязнением каналов или неисправностью датчика. Перед разборкой проверяют измерения и режим обоих контуров, чтобы не устранять неподтверждённую причину.
Следы влаги возле прокладок, патрубков или рамы осматривают и фиксируют. При остановке изолируют обе стороны аппарата, сбрасывают давление и дают средам остыть перед обслуживанием. Ремонт и разборку выполняют только персонал, знакомый с конструкцией и инструкцией производителя.
Очистку выбирают по типу загрязнения, материалу пластин и уплотнений. Допустимый химический состав, температура и продолжительность промывки должны соответствовать документации аппарата. Неподходящий реагент или слишком агрессивная механическая очистка способны повредить поверхности и вызвать последующую утечку.
Разборные модели открывают и закрывают по установленной изготовителем последовательности, равномерно ослабляя и затягивая раму. Пластины сохраняют в правильном порядке и ориентации, если инструкция требует их маркировать. Паяные и сварные аппараты нельзя вскрывать как раму с прокладками; способ восстановления или замены определяется типом изделия.
Пластинчатый теплообменник после обслуживания проверяют на правильное соединение контуров, герметичность и соответствие рабочего режима паспорту. При повторном пуске параметры увеличивают постепенно в порядке, указанном для данной модели. Документы по очистке, проверкам и замене прокладок сохраняют для следующего осмотра.
Если пластинчатые теплообменники работают параллельно или включены в несколько ветвей, проверяют распределение потоков и доступность каждого устройства для изоляции. Изменения насосов, арматуры или настроек автоматики могут поменять режим всего узла; после таких работ повторно сверяют температуры и потери давления с проектом.
