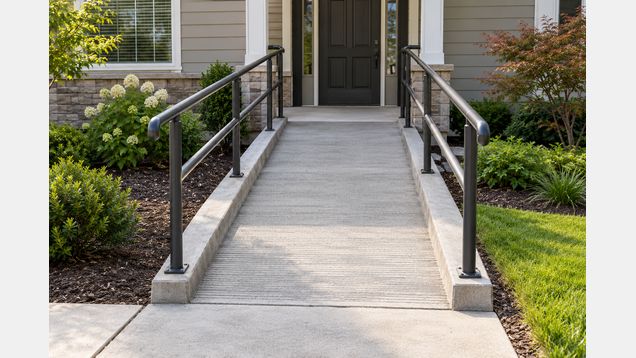

Пандус соединяет уровни наклонной площадкой, по которой человек может самостоятельно пройти или проехать к входу. Перед расчётом пандуса измеряют перепад высот и доступную длину, затем определяют ширину, горизонтальные площадки, поручни и нескользкое покрытие. Геометрию проверяют по действующим требованиям для конкретного объекта.
Сначала — маршрут и перепад высот
Пандус нужен там, где ступени или порог мешают доступному проходу. Он должен соединить пешеходный маршрут с площадкой перед дверью, а не заканчиваться у стены, бордюра или створки. До выбора конструкции проверяют весь путь от участка до входа, включая покрытие, повороты и пространство для манёвра.
Первое измерение — вертикальный перепад от нижнего уровня до верхней площадки. Затем определяют доступную горизонтальную длину и проверяют, помещаются ли отдельные участки с местами для отдыха и разворота. Чем больше перепад, тем длиннее потребуется наклонная поверхность при безопасном уклоне.
Длину пандуса рассчитывают для всего пути, а не только для одной наклонной секции: учитывают подход, повороты, промежуточные площадки и пространство у двери. Если маршрут не помещается на участке, проектировщик меняет его трассу или рассматривает другое решение.
Пандус занимает место и на горизонтальных участках, поэтому его нельзя планировать как короткий настил над ступенями. На чертеже показывают весь путь от нижнего уровня до входа, оставляя свободные зоны для разворота и открывания двери.
Уклон считают как отношение высоты подъёма к горизонтальной длине, выраженное в процентах. Например, значение 8% означает подъём примерно на восемь сантиметров на каждый метр горизонтальной проекции. Фактическую длину и высоту каждого марша проверяют по требованиям для назначения здания и вида работ; максимальное разрешённое значение не обязательно удобно для повседневного пользования.
Нормативные параметры и расчёт
Для открытых участков на маршрутах движения и у входа применимые украинские нормы задают уклон не более 8%; длину и допустимый уклон рассчитывают с учётом приложения Д. При одностороннем движении ширина в чистом просвете должна быть не менее 1,2 м, при двустороннем — 1,8 м; высота одного подъёма — не более 0,8 м, глубина горизонтальной площадки после него — от 1,5 м. Эти пределы относятся к указанному типу пути и не заменяют проверку проекта.
Для доступного входа перед дверью предусматривают свободное пространство для маневрирования: в украинских нормах для нового строительства указано 1,5×2,0 м, для реконструкции — 1,5×1,5 м. Проверяют также направление открывания: дверное полотно не должно занимать нужную зону разворота. Если порог нельзя убрать, высота каждого его элемента не должна превышать 1,5 см; способ решения и применимость требований уточняют в проекте конкретного дома.
Если существующий вход слишком высок или перед ним недостаточно места, нельзя решать проблему простым увеличением крутизны. Проектировщик может предложить изменить маршрут, перенести вход, устроить площадку на повороте или рассмотреть подъёмную платформу, если она допустима и доступна для обслуживания. Вариант выбирают так, чтобы человек мог безопасно добраться до двери и выйти обратно.
Площадки, ширина и ограждение
Между маршами и перед дверью предусматривают горизонтальные площадки. Они нужны для остановки, смены направления и открытия двери без отката. На площадке не должно быть ступеньки, решётки с широкими ячейками, выступа или уклона, который уводит колёса в сторону.
Ширину измеряют в чистом просвете между поручнями и другими выступающими элементами. Если по пути предполагается встречное движение, требуется больше пространства, чем для одного направления. При расчёте учитывают ручки, навесы и стеновые детали, которые могут уменьшить фактический проход.
Поручни устанавливают по обеим сторонам там, где этого требуют нормы и проект. Для открытых доступных путей указаны два уровня поручней — на высоте 0,7 и 0,9 м; горизонтальное продолжение сверху и снизу составляет 0,3 м. Крепления должны выдерживать нагрузку, а завершения не должны цеплять одежду или перекрывать проход.
Если боковые края не примыкают к стенам, предусматривают защиту от съезда колёс и безопасное ограждение по проекту. Для свободного края открытого пути предусматривают бортик высотой не менее 5 см; остальные параметры ограждения выбирают с учётом конструкции и требований безопасности. Края и начало подъёма выделяют заметным контрастом, чтобы границы пути были различимы.
Покрытие и защита от погоды
На пандусе используют твёрдое, ровное и нескользкое покрытие, в том числе во влажную погоду. Насыпные материалы, крупная фактура, выступающие пороги и широкие швы затрудняют движение колёс и опор. Поверхность не должна крошиться или менять высоту на стыках.
Поперечный уклон нужен только для отвода воды и не должен уводить человека или кресло вбок; для входной площадки предусматривают уклон 1–2%. Воду направляют к предусмотренному водоотводу, не допуская её сброса с крыши или водосточной трубы на путь движения. Для открытого участка оценивают, как покрытие ведёт себя после дождя, снегопада и обледенения.
Навес, водосток или подогрев могут улучшить эксплуатацию в климате с частыми осадками и морозами, но эти решения согласуют с проектом и электробезопасностью. Подогрев не заменяет правильный уклон, нескользкое покрытие и своевременную уборку. Для ухода оставляют доступ к сливам и возможность очистить всю поверхность.
Основание и монтаж
Перед строительством проверяют грунт, фундамент, отметки порога и примыкания к дому. Основание должно сохранять геометрию и не проседать под нагрузкой; места стыка с фасадом защищают от воды. Если конструкция соединяется со зданием, учитывают температурные перемещения и риск повреждения гидроизоляции.
Материал выбирают по условиям участка и способу устройства: бетон, металл или готовые модульные элементы требуют разных опор и ухода. Для металлического исполнения отдельно проверяют жёсткость, устойчивость, состояние сварных соединений и сцепление покрытия с обувью и колёсами. Конструкция должна выдерживать расчётную нагрузку, не прогибаться и не вибрировать при движении.
Марш, площадки, поручни и бортики размечают по одному рабочему чертежу. После сборки проверяют высоту, длину, уклон, ширину в просвете и горизонтальность площадок. Исправить геометрию после установки поручней и отделки сложнее, поэтому размеры сверяют до завершения работ.
Проверка удобства и обслуживание
Пользоваться пандусом должно быть возможно без резкого усилия и помощи постороннего человека. После монтажа проверяют путь с нижнего подхода к площадке у двери, фактическую ширину и отсутствие препятствий. При необходимости привлекают людей, которые будут регулярно пользоваться входом, чтобы оценить манёвр и положение поручней.
Регулярно осматривают покрытие, крепления, поручни, края и водоотвод. Зимой очищают наледь и снег способом, который не повреждает поверхность, а повреждённый участок ремонтируют до дальнейшего использования. Ослабленные крепления и трещины устраняют без изменения рассчитанного уклона или ширины.
Перед приёмкой сверяют фактические размеры с проектом и актуальными требованиями, проверяют ровность площадок, работу двери и отвод воды. Затем проходят весь маршрут от нижнего подхода до входа: убеждаются, что колёса не задевают бортики, дверь открывается свободно, а вода уходит в водоотвод. Найденные препятствия устраняют до начала эксплуатации и повторно проверяют, что пандус соединяет нижний подход с входом без перепадов и помех.
