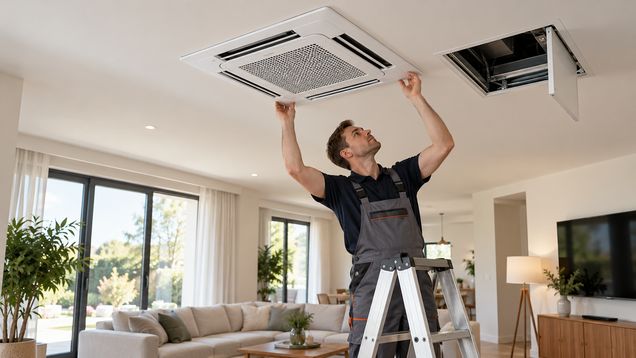

Кассетный кондиционер размещают в подготовленном проёме подвесного потолка: корпус скрыт над отделкой, снаружи остаётся декоративная панель с воздухозабором и выходами. Место кассетного кондиционера выбирают по высоте потолочной полости, несущей способности креплений, пути дренажа и свободному распределению воздуха.
Как устроен потолочный блок
Кассетные кондиционеры состоят из внутреннего блока, который устанавливается над подвесным потолком, и видимой панели с решёткой забора воздуха и выпускными заслонками. Наружный блок соединяется с внутренним трубами холодильного контура и электрической линией.
Кассетный кондиционер забирает воздух из комнаты, пропускает его через фильтр и охлаждает на теплообменнике. Встроенный вентилятор распределяет поток через выпускные стороны панели; направление и число струй зависят от конструкции модели.
Подвесной потолок — это дополнительная отделочная плоскость, закреплённая ниже основного перекрытия. В образовавшейся полости размещают корпус блока, трубы, дренаж и часть электропроводки, а в помещении остаётся видна декоративная панель.
Измерьте потолочную полость до покупки
Для корпуса кассетного кондиционера нужен запас высоты не только под сам прибор. В полости должны поместиться подвесы, соединения, трубы, дренажная линия и место для сгибов, а панель должна встать в плоскость отделанного потолка.
Сверьте габариты блока, высоту его корпуса и монтажные расстояния с технической схемой конкретной модели. Учитывайте балки, вентиляционные трубы, кабельные лотки и другие коммуникации: они не должны перекрывать воздушный вход, отвод воды или сервисные точки.
Проём в подвесном потолке размечают по шаблону изготовителя, после выбора модели и проверки расположения подвесных болтов. Не вырезайте отверстие по размеру декоративной панели: корпус и точки крепления обычно имеют другие размеры.
Если высоты недостаточно для корпуса, дренажа и обслуживания, подберите более тонкую модель либо рассмотрите настенный или напольный тип блока. Не уменьшайте требуемое пространство, пережимая трубы или перекрывая доступ к узлам.
Основание и крепления
Вес внутреннего блока передаётся на несущую конструкцию, а не на декоративную панель или лист гипсокартона. Монтажники закрепляют подвесные болты к перекрытию или рассчитанной опорной системе и проверяют основание до подъёма оборудования.
Крепления выставляют по уровню в соответствии с монтажной схемой. Наклон может нарушить отвод конденсата или положение панели, поэтому не компенсируют неровность случайными шайбами и не изменяют длину подвесов без указаний изготовителя.
Заранее согласуйте, как будет устроен доступ для ремонта после завершения отделки. Если сервисный проём нельзя расположить рядом с основным блоком, выясните, можно ли извлечь фильтр и обслужить дренаж через предусмотренную панель.
Распределение воздуха по комнате
Кассетный кондиционер подбирают по форме комнаты и направлению выпускных струй. Четырёхсторонняя подача подходит для открытой зоны с доступом воздуха во все стороны; для вытянутой или частично ограниченной комнаты может лучше подойти модель с другим рисунком потока.
Панель размещают так, чтобы струи не упирались сразу в высокие шкафы, перегородки или светильники. Не направляйте холодный воздух постоянно на кровать, рабочее кресло или место обедов: регулируемые заслонки должны распределять поток по помещению, а не создавать дискомфорт в одной точке.
Проверьте, не закрывает ли штора или верх мебели воздухозаборную решётку. Если входной поток ограничен, вентилятор получает меньше воздуха, а охлаждение и шум могут отличаться от ожидаемых.
Для равномерной температуры учитывают окна, форму комнаты и расположение людей. При сложной планировке проектировщик может разделить пространство на зоны или изменить точку установки, а не рассчитывать на то, что поворот жалюзи компенсирует любое препятствие.
Дренаж и инженерные линии
Во время работы в режиме охлаждения на внутреннем теплообменнике образуется конденсат. Дренаж отводит воду от поддона к разрешённой точке слива; нужный уклон, наличие сифона или встроенного насоса определяются схемой конкретного блока.
До закрытия потолка систему слива проверяют водой и осматривают соединения. Дренажный поддон должен опорожняться без протечек и перелива, а к месту очистки оставляют доступ на случай засора.
Трубы холодильного контура прокладывают по допустимым для оборудования длине и перепаду высоты, а затем теплоизолируют в соответствии с проектом. Соединение, проверку герметичности и заправку хладагентом выполняет специалист: тип вещества и требования к обслуживанию зависят от модели.
Трассы, дренаж и электрокабель закрепляют так, чтобы они не касались острых кромок, не провисали и не мешали обслуживанию. Перед отделкой сфотографируйте расположение скрытых линий и сохраните схему, чтобы при установке светильников не повредить коммуникации.
Что подготовить для наружного блока
Наружное оборудование устанавливают на опору, которая выдерживает его вес и рабочую вибрацию. Вокруг оставляют проход воздуха и доступ для технического осмотра; стенка, короб или растения не должны перекрывать вход и выход потока.
Место выбирают с учётом шума, отвода воды и возможного обмерзания при работе на обогрев, если эта функция есть у модели. Расстояния до окон, стен и границ участка берут из инструкции и местных правил, а не копируют с фотографии другой установки.
Электрическую линию и защиту подбирают по паспортной мощности и схеме производителя. Стационарное подключение, заземление и проверку защитной аппаратуры выполняет электрик; самостоятельная работа с трубами холодильного контура не требуется и небезопасна.
Порядок проверки до отделки потолка
- Утвердить модель, расположение внутреннего и наружного блоков, высоту корпуса и место видимой панели.
- Согласовать опоры и точки крепления с несущей конструкцией, проверить монтажные расстояния и шаблон проёма.
- Проложить воздуховодные и холодильные линии, дренаж и электрокабель по проекту без перегибов и препятствий для доступа.
- Проверить герметичность трасс, крепления, уклон дренажа и водоотвод до закрытия коммуникаций.
- Сохранить фотографии скрытых работ и оставить обслуживаемый люк в доступной части потолка.
Если скрытые работы принимает заказчик, заранее попросите показать точки доступа, слив и места соединений. Это можно проверить до монтажа декоративных панелей, когда исправление маршрута ещё не требует разбирать готовую отделку.
Пусконаладка и уход
Кассетный кондиционер проверяют после монтажа на рабочих режимах, а не только по включению пульта. Специалист оценивает поток на выходе, работу заслонок, отвод конденсата, состояние соединений и параметры холодильного контура по требованиям изготовителя.
После запуска убедитесь, что в комнату не капает вода, заслонки перемещаются без препятствий, а шум не усиливается из-за вибрации панели или воздуховода. При слабом потоке или разнице температуры между частями комнаты сначала проверяют фильтр, настройки и балансировку.
К кассетному кондиционеру должен сохраняться доступ через люк: через него снимают фильтр и обслуживают дренажные узлы. Размер проёма и свободное пространство для извлечения деталей сверяют с документацией, чтобы при сервисе не пришлось разбирать потолок.
