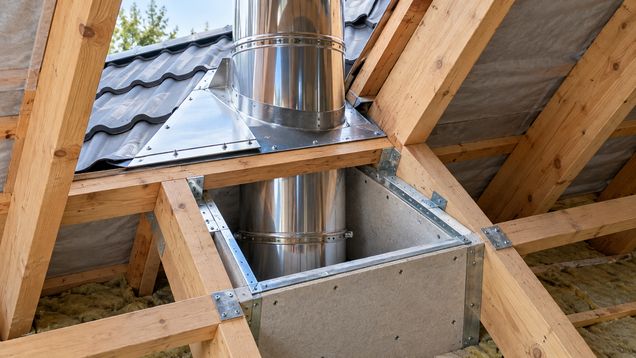

Проходка дымохода через кровлю — узел, который сохраняет пожаробезопасное расстояние до горючих частей крыши и не пропускает воду внутрь. Для проходки дымохода через кровлю сначала сверяют систему трубы с проектом и инструкцией изготовителя, затем формируют проем без ослабления стропил и соединяют кровельный фартук с подкровельной гидроизоляцией.
Сначала определяют систему трубы и место выхода
До разметки нужно знать тип дымохода, наружный размер его оболочки, материал перекрываемой кровли и расположение несущих элементов. Одностенная металлическая труба, утеплённый модульный дымоход и канал из кирпича нагревают окружающие конструкции по-разному. Для каждого решения применяются свои узлы прохода, поэтому размеры из инструкции к одной системе нельзя переносить на другую.
Проходка дымохода назначается по проекту отопления и конструкции крыши. На плане отмечают ось трубы, стропила, коньковый прогон, обрешётку и возможные места стыков секций. Выход стараются разместить так, чтобы канал проходил прямо, не пересекал несущую балку и оставался доступен для осмотра. Если положение прибора и кровельное отверстие не совпадают, трассу корректируют проектом, а не случайными смещениями на монтаже.
Положение выхода выбирают с учётом конька, снеговых мешков и ветровой нагрузки. Эти условия влияют на высоту оголовка, тягу, отвод осадков и крепление трубы над кровлей. Высоту и положение сверяют с проектом, нормами и паспортом отопительного прибора.
До монтажа должны быть доступны паспорт дымоходной системы, схема конструкций и предусмотренный узел кровельного примыкания. Если модель трубы не установлена, подбор короба или изоляции откладывают до сверки документов и маркировки.
Проём формируют с учётом несущих элементов
Контур отверстия размечают от наружной поверхности трубы или заводского проходного элемента с учётом обязательного зазора. Размер проёма определяет паспорт системы, а не внешний диаметр дымохода сам по себе. Перед распилом кровельного настила проверяют обе стороны конструкции и убеждаются, что в зоне реза нет проводки, скрытых креплений и элементов, которые нельзя перемещать.
Если на пути оказываются стропило, затяжка или прогон, нельзя просто перерезать деталь ради вертикального канала. Изменение несущей схемы рассчитывает проектировщик или инженер-конструктор. В зависимости от проекта проём обрамляют поперечными перемычками и усиливают соседние элементы; сечения, соединения и крепёж подбираются под действующую нагрузку, а не «по месту».
При подготовке проходки дымохода через кровлю также учитывают толщину ската и пирога крыши. Утеплитель, пароизоляция, ветрозащитная мембрана и гидроизоляционный слой выполняют разные задачи. Их разрезают только в пределах предусмотренного узла, а края материалов закрепляют и герметизируют способом, совместимым с конкретной системой и температурным режимом.
Между трубой и древесиной сохраняют зазор, предусмотренный проектом и изготовителем. Если проходной короб закрывает воздушный промежуток, проверяют, разрешено ли это для данной системы; заполнять пустоту случайным утеплителем нельзя.
Проходка дымохода должна сохранять соосность с каналом и не передавать вес трубы на кровельный лист. Перемычки и опоры осматривают до зашивки: труба не перекошена, крепёж не зажимает её при температурном расширении.
Пожарное разделение зависит от конструкции дымохода
Расстояние от наружной стенки канала до горючих материалов определяется типом дымохода, его температурным классом, видом топлива и испытанным узлом. Для заводской системы ориентируются на маркировку и инструкцию именно этой модели. Для кирпичного или иного проектного канала требования задаются проектом и действующими нормами. Подставлять единое значение для любого материала и толщины трубы нельзя.
Огнезащитная разделка отделяет горячий канал от горючих частей здания. Материалы, толщина, крепление и воздушный промежуток должны соответствовать проекту или инструкции системы. Негорючая плита сама по себе не подтверждает безопасность всего узла.
В требованиях к проходке дымохода через крышу отдельно проверяют, чем заполнен зазор. Использовать монтажную пену, обычный герметик, обрезки минеральной ваты или случайный утеплитель нельзя, если такой материал прямо не разрешён для конкретного проходного узла. Даже негорючее волокно может оказаться неподходящим: плотная набивка способна нарушить предусмотренный теплоотвод или температурное расширение трубы.
Стыки располагают в местах, разрешённых системой и доступных для осмотра. Крепёж выбирают из комплекта дымохода: самодельный зажим не должен повреждать оболочку трубы или блокировать температурное расширение.
При отоплении твёрдым топливом учитывают образование сажи и риск её возгорания. Проходной узел не должен скрывать дефекты соединений или мешать очистке. При запахе перегрева, потемнении древесины либо деформации изоляции прибор не используют до осмотра специалистом.
Кровельный фартук соединяют с водозащитными слоями
Наружный фартук закрывает стык трубы с покрытием от дождя и снега, но он работает вместе с подкровельной гидроизоляцией. Вода, попавшая под черепицу или лист, должна быть отведена наружу, а не собрана вокруг проёма. Поэтому узел проектируют как последовательное соединение покрытия, фартука и мембраны, учитывая направление стока по скату.
Для профилированного металла применяют элементы, форма которых подходит к профилю листа и уклону крыши. Для гибкой черепицы и плоских покрытий используются другие фартуки и схемы примыкания. Универсальная манжета может не подойти к температуре дымохода или конкретному покрытию; применимость подтверждают паспортом детали и рекомендациями изготовителей кровли и трубы.
Мембрану подрезают и соединяют с предусмотренной частью проходного элемента или совместимой манжетой. Верхний стык оформляют так, чтобы вода со ската уходила поверх узла; боковые и нижние края соединяют по схеме системы. Герметик не заменяет крепление и правильный отвод воды.
Фартук должен лежать на стабильном основании, а его крепёж не должен оставлять открытые пути для воды. После монтажа проверяют складки и разрывы мембраны, отверстия, обратный уклон и неплотное прилегание манжеты к трубе.
На скате со сходящим снегом по проекту устанавливают защиту от ударной нагрузки. Её крепят к конструкции крыши, не к дымоходу; расстояние до горячей трубы и тип снегозадержателя согласуют с изготовителями кровли и дымоходной системы.
Крепление и высоту выхода проверяют до сдачи
Труба над кровлей испытывает ветровую нагрузку, поэтому опоры и растяжки ставят в местах из проекта или инструкции. Крепления не пережимают оболочку, не повреждают фартук и оставляют доступ для осмотра.
Высоту оголовка определяют по геометрии крыши, соседним препятствиям и инструкции отопительного прибора. Низкий выход может попасть в ветровой подпор, а высокий свободный участок требует расчётного крепления. Высоту и раскрепление сверяют по проекту до завершения кровельных работ.
Колпак или дефлектор ставят, только если он предусмотрен дымоходной системой и прибором. Несовместимая насадка может затруднить удаление продуктов сгорания и очистку канала. Оголовок оставляют доступным для осмотра.
На холодном чердаке осматривают скрытую часть трубы до установки подшивки и сохраняют предусмотренную теплоизоляцию. Влажность, сажа, конденсат, потемнение дерева или запах гари требуют выяснить причину; закрывать дефект облицовкой нельзя.
Состояние узла, образованного проходкой дымохода в кровле, оценивают по конкретным признакам: труба не касается стропил, зазоры соответствуют паспорту системы, опоры закреплены, гидроизоляция отводит воду, а стыки доступны там, где этого требует обслуживание. Проверку проводят до закрытия скрытых слоёв и фотографируют узел с рулеткой рядом, чтобы сохранить размеры и расположение для последующего осмотра.
Что проверить перед закрытием кровельного пирога
Проходка дымохода готова к закрытию, когда документы и фактический узел совпадают. Перед облицовкой записывают модель системы, применённые детали и схему опор; фотографии скрытых слоёв сохраняют с размерами и положением элементов.
- Сверить положение канала и усиление проёма с проектом; убедиться, что стропила и прогоны не подрезаны без расчётного решения.
- Проверить маркировку дымохода и отступы до горючих конструкций по инструкции конкретной системы.
- Осмотреть разделку, крепления и доступные соединения до установки скрывающей обшивки.
- Проверить непрерывность водозащитного слоя и отвод воды по скату вокруг фартука.
- Убедиться, что верхний участок закреплён по проекту, а оголовок и узел доступны для предусмотренного обслуживания.
Если зазор, разделка или примыкание не подтверждены проектом и осмотром, скрытые слои не закрывают до консультации с проектировщиком или монтажником. Аккуратная наружная отделка не подтверждает пожаробезопасность скрытого узла.
