Продавливание плиты — локальный срез бетона у сосредоточенной нагрузки или опоры, чаще колонны. При проверке продавливания плиты конструктор определяет расчётные усилия, оценивает контрольные сечения и проверяет, достаточно ли плиты и предусмотренного поперечного армирования. Решение зависит от размеров опоры, толщины и армирования конструкции.
Как возникает местное разрушение
Продавливание плиты — разновидность разрушения при поперечной силе вокруг небольшой нагруженной площадки. Усилия передаются через бетон по участку, окружающему колонну или другую опору, поэтому напряжения распределяются в нескольких направлениях. При недостаточной несущей способности может отделиться участок плиты вокруг опоры.
Такой расчёт отличается от проверки обычного изгиба полосы перекрытия. При изгибе оценивают работу сечения по длине пролёта, а у колонны проверяют локальную передачу реакции через толщину плиты. Одновременно учитывают и общую работу перекрытия, поскольку прогибы и перераспределение усилий влияют на реакцию опоры.
Вероятность продавливания плиты нельзя оценить по одному внешнему признаку или по толщине на глаз. С поверхности не определить скрытое армирование и фактическую передачу усилий, поэтому важны расчёт и данные обследования. Наличие небольшой трещины само по себе также не подтверждает именно этот механизм.
Где проверяют передачу сосредоточенного усилия
Наиболее типичный случай — колонна, которая передаёт реакцию на плиту перекрытия. Аналогичную локальную проверку выполняют, когда плита опирается на короткую стенку, пилон, стойку или элемент оборудования с небольшой площадью контакта. Нагрузку задают по фактической схеме опирания, а не только по расположению мебели или отделки.
Для внутренней, краевой и угловой опоры условия различаются. У края часть возможного контрольного контура обрезается границей плиты, а у угла одновременно влияют два края. Поэтому схему для центральной колонны нельзя без проверки переносить на опору возле фасада или проёма.
Сосредоточенное усилие может возникнуть и от тяжёлого оборудования, складируемого груза либо временной монтажной стойки. Такие воздействия учитывают только при наличии исходных данных о величине, месте и длительности приложения нагрузки. Если нагрузка перемещается, проектировщик определяет неблагоприятное положение для рассматриваемого участка.
Отверстия, шахты и близкие к колонне каналы способны нарушить путь передачи усилий и изменить форму проверяемой зоны. В проекте учитывают их положение, размеры и расстояние до опоры, а также возможное пересечение с арматурой. Самовольное расширение проёма или сверление рядом с колонной может обесценить прежнюю проверку.
Какие данные нужны для расчёта
Продавливание плиты проверяют по расчётной модели, которая отражает геометрию опоры, толщину элемента и приложенные усилия. Для этого нужны планы и разрезы, характеристики бетона и арматуры, схема опирания, постоянные и временные нагрузки. Если перекрытие работает совместно с колоннами и соседними пролётами, учитывают их взаимодействие.
В расчёте используют эффективную высоту сечения, то есть расстояние до рабочей арматуры, а не только общую толщину бетона. Значение зависит от защитного слоя, направления стержней и того, какая арматура расположена ближе к рассматриваемой грани. Ошибка в этих данных напрямую меняет оценку сопротивления узла.
Усилие сопоставляют с сопротивлением по контрольным сечениям вокруг загруженной зоны. Проверку выполняют по периметру опоры и на предусмотренных расчётной методикой удалениях от неё; геометрию контура корректируют для края, угла и отверстий. Точное положение сечений и правила расчёта задают применимые нормы и расчётная схема.
Кроме вертикальной реакции важна передача момента между колонной и плитой. Эксцентриситет нагрузки или несимметричное расположение опоры может увеличить усилие на части контура. При таких условиях распределение напряжений считают с учётом фактической схемы, а не предполагают равномерным по всему периметру.
Сопротивление продавливанию плиты зависит от бетона, рабочей арматуры, размеров опоры и эффективной высоты сечения. Увеличение нагрузки или изменение расположения колонны меняет расчётное состояние даже при неизменной площади перекрытия. Ни один из этих параметров нельзя заменить универсальной таблицей толщин.
Расчёт включает проверку предельного сопротивления бетона в зоне у опоры и оценку необходимости поперечного армирования. Если усиление предусмотрено, проверяют его вклад и верхнее ограничение несущей способности по принятой методике. Наличие стержней или металлических элементов без расчёта и правильной анкеровки не подтверждает достаточность узла.
Помимо прочности рассматривают прогибы, раскрытие трещин и эксплуатационное назначение помещения. Перегородки, стяжка, оборудование и изменения схемы работы могут добавить нагрузку или повлиять на распределение усилий. Для реконструкции расчёт ведут по фактическому состоянию и предусмотренным будущим воздействиям.
Как назначают конструктивное усиление
Если расчёт выявил недостаточное сопротивление, проектировщик выбирает решение по всей картине узла. В зависимости от схемы применяют поперечную арматуру, готовые системы сдвиговых элементов, локальное утолщение плиты либо изменение опорной зоны. Состав и расположение усиления должны соответствовать расчёту и способу передачи усилий.

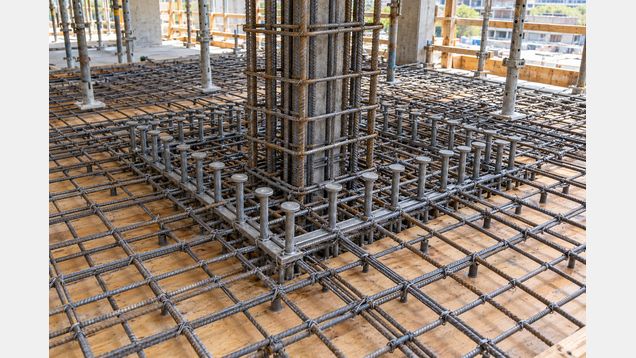

Поперечные элементы размещают вокруг колонны по заданной схеме, обеспечивая их закрепление в требуемой зоне плиты. Важно соблюсти предусмотренные расстояния между рядами, крайние зоны и соединение с рабочей арматурой. Эти детали нельзя заменять произвольными шпильками, приваренными стержнями или отдельными пластинами на поверхности.
Капитель или утолщённый участок может увеличить рабочую высоту и изменить условия передачи реакции. Но такое решение влияет на опалубку, высоту помещения, армирование и сопряжение с колонной. Проект должен учитывать не только локальную прочность, но и совместимость нового участка с остальной конструкцией.
До бетонирования проверяют положение арматуры, закладных деталей и фиксаторов, а также чистоту опалубки. Бетон должен заполнить узкую зону вокруг стержней без пустот и смещения проектного армирования. После твердения фактические отклонения и дефекты оценивают до закрытия участка отделкой.
Проверка существующего перекрытия
В эксплуатируемом здании сначала собирают проектные чертежи, сведения о ремонтах и фактических нагрузках. При отсутствии документации выполняют обследование, устанавливают толщину плиты и расположение арматуры подходящими методами. Вскрытие защитного слоя и отбор образцов проводят по программе обследования, а не случайно в зоне опоры.
Продавливание плиты при реконструкции проверяют заново, если меняются нагрузки, положение перегородок, опор или проёмов. Для расчёта сравнивают исходную и новую схемы, учитывая очередность работ и временные стойки. Усиление проектируют до демонтажа или сверления, чтобы не ослабить узел во время самих работ.
При продавливании плиты трещины, локальный прогиб, сколы у колонны или смещение опоры требуют обследования и сопоставления с исходной схемой. По фотографии нельзя надёжно определить остаточную несущую способность; участок фиксируют, ограничивают дополнительную нагрузку при признаках опасности и вызывают инженера-конструктора. До его оценки не закрывают повреждение отделкой и не меняют способ опирания.
