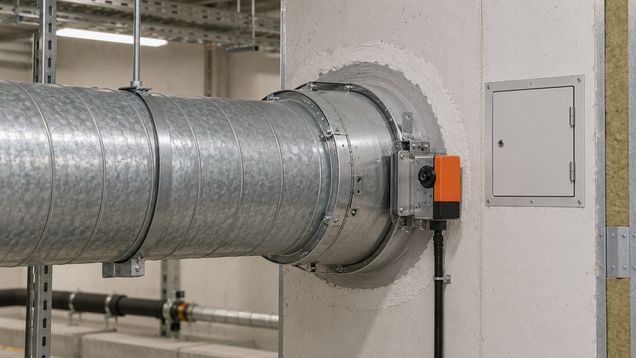

Огнезадерживающий клапан защищает проход воздуховода через преграду, если такую защиту предусматривает проект. Место и ориентацию узла определяют по конструкции стены или перекрытия, исполнению изделия и требованиям для объекта. Для огнезадерживающего клапана оставляют доступ к приводу и осмотру створки.
Функция в противопожарной преграде
Огнезадерживающий клапан закрывает вентиляционный канал при предусмотренном пожарном воздействии и помогает сохранить разделение здания на защищённые отсеки. Он нужен в конкретных проходах, определённых проектом противопожарной защиты; устанавливать такое устройство во всяком воздуховоде без проверки схемы не следует.
Место огнезадерживающего клапана связано с типом преграды, через которую проходит воздуховод, и с характеристиками самой сборки. В проекте указывают, какой участок стены или перекрытия защищается, где проходит канал, какое исполнение и положение изделия допустимы. Изменение маршрута воздуховода после проектирования может изменить требуемый узел.
Противопожарная функция не означает, что любой такой узел одновременно ограничивает распространение дыма. Дымовой клапан испытывают и маркируют для своего режима утечки и управления, а комбинированное исполнение предназначено для задач, где проектом требуется ограничивать и огонь, и дым. Нужный тип определяют по пожарной схеме здания и применимым для него требованиям.
Как определить место и тип исполнения
Сначала сверяют планы вентиляции и противопожарных преград. На них отмечают места пересечения каналами стен и перекрытий, назначение каждого прохода и предусмотренные устройства защиты. Если схемы не совпадают с фактической трассой, монтаж приостанавливают до согласования решения с проектировщиком или ответственным специалистом.
Для выбранного участка проверяют маркировку изделия и его документацию: допустимую ориентацию, размеры, тип стены или перекрытия, конструкцию монтажной гильзы и способ присоединения воздуховода. Огнезадерживающий клапан должен быть предназначен для этой конструкции и указанного положения; внешне похожее изделие нельзя считать равноценной заменой без проверки.
Учитывают также обычную работу вентиляции. Створка в открытом положении не должна перекрывать расчётный проход сильнее, чем допускает проект, а привод и датчики должны соответствовать схеме управления. Важны условия среды, температура, доступное питание и совместимость сигнала с автоматикой; точные ограничения берут из паспорта выбранного изделия.
Створка, привод и команда на закрытие
В корпусе находятся подвижные лопатки или створка, ось и элементы, удерживающие либо перемещающие их. Конструкция зависит от модели. При пожарном воздействии механизм переводит клапан в предусмотренное защитное положение; надёжность этого действия определяется совместимостью всех частей и правильной установкой.
В простом исполнении закрытие может запускать термочувствительный элемент, а в другом для этого предусмотрены электропривод, датчик и связь с системой управления. Эти варианты нельзя выбирать только по удобству подключения: схема должна соответствовать проектной логике, источнику сигнала и документации изготовителя.
До монтажа проверяют, что привод свободно перемещает створку, провода подключаются по схеме, а ручной или автоматический возврат выполняется способом, указанным для конкретного изделия. Нельзя фиксировать створку открытой, удалять термоэлемент или менять логику автоматики ради нормального потока воздуха: это лишит узел предусмотренного режима срабатывания.
Монтаж без повреждения защитной сборки
Работы с огнезадерживающим клапаном начинают с проверки модели, маркировки и комплекта монтажных деталей. Сверяют ориентацию корпуса, направление потока и сторону, с которой должен оставаться доступ к рабочему механизму. Порядок установки, гильзу, крепёж и удерживающие уголки применяют только в том сочетании, которое указано для изделия и проёма.
Корпус размещают в предусмотренной проектом точке, выравнивают и закрепляют независимо от веса присоединённых воздуховодов. Нельзя допускать перекоса рамы, деформации корпуса или касания створки строительными элементами. Если изготовитель задаёт зазор, положение относительно поверхности преграды или дополнительные опоры, эти условия соблюдают по его инструкции.
Каналы с обеих сторон соединяют разрешённым для данной модели способом. Некоторые узлы допускают гибкое или разъёмное соединение, другие требуют иной конфигурации; универсального правила по типу стыка нет. Подвесы воздуховодов не должны тянуть корпус, а изоляция и облицовка не должны мешать ходу створки, работе привода либо съёму сервисной крышки.
Зазор между монтажным узлом и строительным проёмом заполняют только материалом и способом, разрешёнными для конкретной противопожарной сборки. Обычная монтажная пена или случайный герметик не подтверждают сохранение её огнестойкости. После заполнения проёма убеждаются, что раствор, крепёж и отделка не попали внутрь корпуса и не затрудняют движение лопаток.
Доступ для осмотра и обслуживания
К приводу, створке и устройствам ручного сброса предусматривают доступ через подходящий люк или съёмный участок канала. Размер и расположение проёма должны позволять выполнить предусмотренный осмотр, не повреждая стену и не уменьшая её защитные свойства. Если обслуживание возможно только со стороны, отмеченной изготовителем, люк размещают именно с этой стороны.
Если в огнезадерживающем клапане предусмотрен электропривод, доступ нужен и к его клеммам, кабелю и элементам контроля. Кабель не должен попадать в траекторию подвижной створки. На люке или рядом с ним размещают понятную маркировку, чтобы обслуживающий персонал мог найти узел и определить, к какой системе он относится.
В эксплуатации проверяют отсутствие строительной пыли, коррозии, посторонних предметов и повреждений, способных помешать закрытию. Периодичность осмотров и способ проверки задают проект, правила объекта и инструкция производителя. Чистить внутренние поверхности следует без изгибания створки и без попадания жидкости на привод или электрические части, если это не разрешено изготовителем.
Проверка после монтажа
До закрытия отделки ответственный специалист сверяет модель и положение изделия с проектом, осматривает крепёж, стыки, заполнение проёма и свободный ход подвижных деталей. Затем проверяют привод и сигнал управления по процедуре изготовителя. Испытание не должно повреждать механизм или создавать риск для работающей вентиляции и противопожарной автоматики.
Приёмка включает подтверждение нормального положения в обычном режиме и предусмотренного закрытия по сигналу либо при срабатывании термочувствительного элемента — в зависимости от устройства. Фактическую последовательность берут из технической документации и проекта. Результаты проверки и замечания фиксируют в документах обслуживания объекта, чтобы их можно было сопоставить при следующем осмотре.
Если створка заедает, привод не достигает нужного положения или сигнал не отображается в системе, сначала проверяют питание, подключение, отсутствие препятствий и правильность монтажной сборки. Одного сброса аварийного сигнала недостаточно: причину устраняют, затем повторяют предусмотренную проверку. До восстановления работоспособности вопрос временной защиты прохода решает ответственный за пожарную безопасность специалист.
После ремонта огнезадерживающий клапан возвращают в работу только после проверки свободного хода и подтверждения взаимодействия с системой здания. Повреждённые детали заменяют совместимыми элементами, указанными изготовителем; самодельная блокировка или изменение привода не восстанавливают подтверждённые характеристики защитного узла.
