CLT панели — крупноформатные элементы из склеенных слоёв досок с чередующимся направлением волокон. Их используют как стены, перекрытия и кровельное основание, но несущая способность зависит от опор, проёмов и соединений. При сборке из CLT панелей заранее координируют чертежи, подъём, временное закрепление и защиту от осадков.
Как устроены перекрёстно-клеёные панели
Основной принцип: CLT панели формируют из нескольких слоёв досок, уложенных с попеременным направлением волокон и склеенных под давлением. Такое строение помогает распределять нагрузки по панели в нескольких направлениях, но расчётная работа зависит от числа и ориентации слоёв, сорта древесины, клеевого соединения и условий опирания.
CLT — сокращение от английского cross-laminated timber, то есть перекрёстно-клеёная древесина. Доски отдельных слоёв называют ламелями; их размеры и качество задаются производством. Пакет прессуют, затем режут по рабочим чертежам, формируют проёмы и могут выполнять заводскую обработку кромок или мест соединений.
Заводская точность снижает объём подгонки на площадке, но сборка из CLT панелей требует актуальных чертежей и точной геодезической привязки. Положение окон, дверей, каналов и креплений согласуют до выпуска деталей в производство. Поздняя переделка на объекте может ослабить панель или повредить слои, поэтому новые отверстия проверяют с проектировщиком.
Одинаковая толщина не означает одинаковую несущую способность. Панели могут использоваться в стенах, перекрытиях, лестничных шахтах и скатах крыши, где отличаются направление главного пролёта и схема передачи нагрузки. Назначение каждой панели, опоры и соединения указаны в расчётной и монтажной документации.
Проектирование панельной системы
Для расчёта CLT панели рассматривают вместе с фундаментом, балками, колоннами и соседними стенами. Определяют, какие элементы воспринимают вертикальные нагрузки, какие обеспечивают пространственную жёсткость здания и где усилия передаются через стыки. Само наличие массивных деревянных стен не заменяет расчёт устойчивости всего здания.
В проекте задают последовательность этажей, направление раскладки перекрытий, места временных и постоянных опор, а также узлы между стенами и плитами. Учитывают постоянный вес конструкции, людей, оборудования, мебели, снега и ветра по применимым нормам. Нагрузки от складирования материала и монтажа крана проверяют отдельно от обычной эксплуатации.
Проёмы и крупные вырезы влияют на распределение усилий. Вокруг дверей, окон, лестниц и инженерных шахт могут понадобиться перемычки, дополнительные опоры или локальное усиление. Перенос отверстия даже на небольшое расстояние согласуют до резки, потому что заготовка может содержать рассчитанные зоны передачи нагрузки.
Панели соединяют с помощью стальных уголков, пластин, шурупов, болтов или специальных системных креплений. Тип, длину и расположение каждого соединителя задаёт расчёт: стык должен передавать нужные усилия и учитывать возможное движение древесины. Нельзя заменять указанный крепёж саморезами похожего размера без подтверждения проектировщика.
Стыки между CLT панелями важны не только для прочности. Через них проектируют передачу воздуха, тепла, звука и влаги между соседними помещениями и наружной средой. Для ограждающей конструкции чертежи показывают уплотнение, ленты, мембраны, утепление и защиту шва; открытая щель не становится герметичной от одного прижима деталей.
Подготовка площадки и монтаж
До доставки проверяют подъезд, место разгрузки, радиус работы крана и порядок подачи элементов к месту установки. Масса и габариты панелей требуют подготовленного маршрута и рассчитанного подъёмного оборудования. Стропы и точки захвата выбирают по инструкции изготовителя и монтажной схеме, а не по удобству зацепа.
Элементы перевозят и хранят на ровных опорах, защищая от загрязнения, длительного намокания и повреждения кромок. Плёнка или тент не должны создавать ловушки для воды и конденсата; при необходимости оставляют предусмотренную вентиляцию. Маркировку сохраняют читаемой, чтобы бригада могла сверить номер детали с планом.
Перед началом монтажа принимают основание: проверяют отметки, плоскость, положение анкеров и готовность гидроизоляции или разделительного слоя. Ошибку в фундаменте нельзя исправлять произвольной подрезкой несущей панели. Если фактические размеры расходятся с проектом, монтаж приостанавливают до согласования узла.

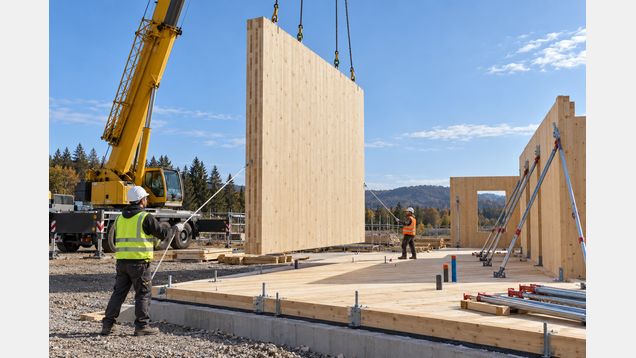

Стеновые элементы поднимают в установленной последовательности, выставляют по вертикали и временно раскрепляют до закрепления постоянных соединений. Временные подкосы и крепления предотвращают опрокидывание от ветра и строительных воздействий, пока система не замкнута. Их снимают только после подтверждения устойчивости предусмотренного участка каркаса.
После установки панелей монтируют перекрытие и соединяют его с опорами по чертежам. Проверяют контактные поверхности, крепёж, зазоры и отметки до того, как стыки закроют отделкой или утеплением. Допуски и способ исправления отклонений определяет проект; принудительно стягивать перекошенный узел без оценки нельзя.
Защита древесины от влаги
Древесина набирает влагу при прямом намокании, а её размеры меняются при колебании влажности. Особенно уязвимы торцы, открытые кромки, горизонтальные поверхности и стыки, где может задержаться вода. При транспортировке и монтаже защищают панели, но не закрывают мокрый материал так, чтобы влага не могла высохнуть.
На площадке составляют порядок контроля влажности: где и когда измеряют, какими приборами и что делают при повышенных показаниях. После осадков осматривают верхние поверхности, отверстия, ниши и стыки, удаляют скопившуюся воду и обеспечивают управляемое просыхание. Перед закрытием конструкций проверяют фактическое состояние древесины в местах с медленным высыханием.
Нельзя оставлять воду в вырезах, карманах и соединительных пазах. Временно открытые торцы прикрывают по инструкции, а горизонтальные панели укладывают так, чтобы вода не застаивалась. Если элементы промокли, их сушат и повторно проверяют; срок нельзя определять только по сухому виду поверхности.
В наружной стене CLT обычно входит в многослойную конструкцию с теплоизоляцией, ветрозащитой, парорегулирующим слоем и фасадом. Положение и свойства слоёв определяет тепловлажностный расчёт для конкретного климата и здания. Деревянная панель не заменяет автоматически все слои наружного ограждения и не должна оставаться под постоянным воздействием осадков.
Инженерные сети, огонь и звук
Каналы и отверстия для электрики, вентиляции и водоснабжения координируют с несущей схемой. Встроенные проходы заводской обработки предпочтительнее случайной выборки на площадке, но их расположение должно быть показано на чертежах. Проходы через стены и перекрытия герметизируют и защищают от огня, дыма, влаги и шума в соответствии с назначением конструкции.
Огнестойкость здания оценивают по всей конструкции: учитывают толщину и число слоёв панелей, соединения, защитную облицовку, возможное обугливание и требуемое время работы элемента. Древесина не делает объект автоматически пожаробезопасным или небезопасным; решение зависит от расчёта, класса здания и проекта противопожарной защиты. Открытые поверхности и металлические узлы могут потребовать предусмотренной проектом защиты.
Массивная древесина не устраняет автоматически передачу ударного и воздушного шума. Для перекрытий применяют рассчитанные акустические слои, плавающий пол, потолок или упругие прокладки на стыках. Выбранная отделка не должна нарушать пожарную схему, работу соединителей и доступ к инженерным системам.
Приёмка и эксплуатация
До закрытия конструкций сверяют маркировку панелей с планом, осматривают соединения, опоры, крепёж и уплотнение стыков. Проверяют геометрию стен и перекрытий, отсутствие повреждений и следов намокания. Скрытые узлы фотографируют и фиксируют в исполнительной документации, особенно там, где после отделки доступ будет закрыт.
Монтажная бригада передаёт владельцу здания схемы соединений, инструкции по защите от влаги и сведения о допустимых местах крепления оборудования. При дальнейшей перепланировке нельзя вырезать новый проём, прокладывать глубокую штробу или крепить тяжёлое оборудование без проверки несущей панели. Изменение узла согласуют с проектировщиком конструкции.
При монтаже CLT панели должны оставаться сухими, опираться и соединяться в точности по схеме. После закрытия здания следят за состоянием фасада, кровельных примыканий и мест прохода коммуникаций, поскольку протечка может долго оставаться незаметной. При обнаружении намокания или трещин сначала устанавливают причину и глубину повреждения, затем определяют способ ремонта.
На соединениях и в CLT панелях осматривают видимые трещины, стыки, следы влаги и коррозию крепежа. Небольшое изменение поверхности не всегда означает потерю прочности, но его причину должен оценить специалист по древесным конструкциям. Результаты осмотров и выполненный ремонт заносят в историю обслуживания здания.
