Ограничитель перенапряжения уменьшает импульсное напряжение на электрооборудовании при грозовых и коммутационных воздействиях, отводя часть импульсного тока по предусмотренной схеме. Для ограничителя перенапряжения выбирают тип, параметры и место установки с учётом электросети, заземления и проектной защиты; он не заменяет автомат, УЗО или реле контроля напряжения.
Что делает защитное устройство
Ограничитель перенапряжения, или УЗИП, предназначен для снижения кратковременных импульсов напряжения, которые могут попасть в домашнюю сеть при грозе или переключениях оборудования. В нормальном режиме он почти не влияет на питание. Когда импульс превышает установленный уровень, устройство меняет электрическое состояние и отводит часть тока по предусмотренному защитному пути.
Основная задача ограничителя перенапряжения — снизить импульсное воздействие до уровня, который выдержит защищаемое оборудование. УЗИП не гарантирует, что прибор переживёт прямой удар молнии или любое аварийное перенапряжение. Эффект зависит от всей схемы защиты, соединений и совместимости устройств.
Короткий импульс отличается от длительного повышения или понижения напряжения в сети. УЗИП не стабилизирует напряжение при длительном отклонении и не заменяет реле напряжения, автоматический выключатель или устройство защитного отключения. Эти аппараты выполняют разные задачи и должны работать согласованно.
Импульс может приходить по линии электроснабжения, а также по кабелю связи, антенне или другой проводящей линии. Защита силового ввода не всегда защищает входы телевизора, модема, камеры или автоматики. Для сигнальных и информационных линий подбирают совместимые устройства соответствующего назначения.
Типы и параметры УЗИП
Устройства маркируют по испытательному классу или типу, например Type 1, Type 2 и Type 3. Первый применяют там, где проект учитывает отведение части тока молнии; второй часто размещают на вводе или в распределительном щите для защиты от остаточных импульсов; третий используют как дополнительную защиту чувствительного прибора. Конкретный состав зависит от риска и схемы здания.
Ограничитель перенапряжения выбирают не только по типу. Сверяют номинальное напряжение сети, максимальное длительное рабочее напряжение устройства, уровень защиты, допустимый импульсный ток и ожидаемый ток короткого замыкания. Для расчёта используют маркировку и документацию изготовителя, а не внешнее сходство модулей.
Обозначение Up показывает заявленный уровень напряжения защиты, а Uc — максимальное длительное рабочее напряжение УЗИП. Параметры импульсного разряда отражают, какую форму и величину импульса устройство рассчитано выдерживать по своей категории. Эти значения сопоставляют с системой питания и уровнем стойкости подключённой техники.
Перед покупкой уточняют, подходит ли схема устройства к заземлению дома и конфигурации фаз и нейтрали. У разных сетей отличаются способы соединения защитных и рабочих проводников. Ошибка в выборе схемы может оставить часть цепей без ожидаемой защиты или вызвать нежелательное срабатывание других аппаратов.
УЗИП согласуют с автоматом или предохранителем, который защищает его от последствий неисправности. Изготовитель указывает допустимый номинал и тип внешнего аппарата защиты, а иногда таблицу совместимости. Нельзя выбирать этот номинал отдельно от сечения проводников и расчётного тока короткого замыкания.
Где устанавливают и как соединяют
Устройство размещают в точке, предусмотренной проектом: обычно возле ввода или в главном распределительном щите. В силовую цепь УЗИП обычно подключают параллельно нагрузке по схеме изготовителя. При длинных линиях могут потребоваться дополнительные ступени защиты ближе к нагрузке; отдельный модуль у прибора дополняет, но не всегда заменяет защиту на вводе.
Длина и трасса соединительных проводников влияют на остаточное напряжение при импульсе. Поэтому монтаж выполняют по схеме изготовителя, избегая лишних петель и длинных обходных подключений. Требования к сечению, длине и способу прокладки берут из проекта и документации конкретного УЗИП.
В ограничителе перенапряжения нелинейный элемент меняет сопротивление при импульсе, создавая путь для отвода тока. Этот путь должен быть связан с предусмотренной системой PE и уравниванием потенциалов. УЗИП сам по себе не создаёт заземление и не заменяет защитный проводник.
Нельзя подключать устройство к газовой или водяной трубе, случайной металлической конструкции либо отдельному самодельному электроду вместо проектной защитной системы. Такие соединения могут создать опасную разность потенциалов и не обеспечивают расчётный путь импульсного тока. Схему проверяют по фактическому типу сети.
Скоординированные ступени защиты выбирают совместно, чтобы одна не мешала работе другой. Если между щитовым УЗИП и чувствительным прибором большой участок кабеля, проектировщик проверяет, достаточно ли защиты на конце линии. Удлинитель с сетевым фильтром не следует автоматически считать согласованной ступенью.
Как оценить необходимость защиты
До выбора устройства выясняют, какие линии входят в дом, где установлен вводной щит, есть ли система внешней молниезащиты и насколько важна подключённая техника. Учитывают конфигурацию здания, воздушный или подземный ввод, оборудование на крыше и рекомендации проекта молниезащиты. По одному факту грозы в регионе нельзя определить класс УЗИП.
При наличии молниеотвода меры внутренней защиты согласуют с внешней молниезащитой и уравниванием потенциалов. Импульсные токи могут распространяться по нескольким металлическим коммуникациям одновременно. Поэтому работа не ограничивается установкой одного модуля в щите.
Для квартирного или домашнего щита важно проверить, что корпус, шины и ввод позволяют установить выбранное устройство с требуемой защитой. Если места недостаточно, не размещают УЗИП в тесноте и не перекрывают доступ к другим аппаратам. Электрик может подобрать подходящий корпус или другое проектное решение.
Монтаж и проверка состояния
Ограничитель перенапряжения устанавливает квалифицированный электрик при безопасно отключённом питании. Перед подключением сверяют тип сети, фазность, защиту от сверхтока и схему производителя. Вводной щит и опломбированные части без согласования не переделывают.

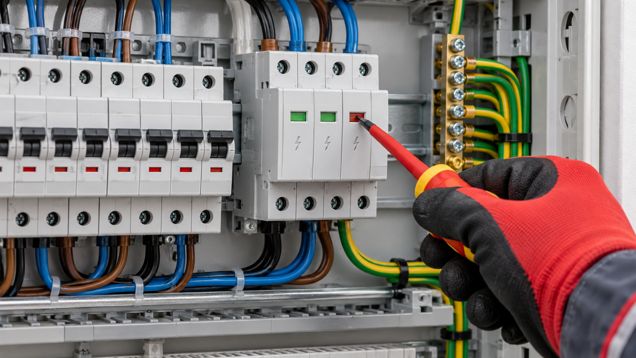

После установки проверяют затяжку клемм, маркировку цепей, наличие защитного соединения и соответствие аппарата проекту. Если модель имеет индикатор состояния, его проверяют по инструкции: цвета и значение сигналов у разных устройств могут различаться. Проверка не означает, что УЗИП способен ограничить любой импульс.
Сильное импульсное воздействие может повредить защитный элемент даже тогда, когда электроника в доме продолжает работать. После грозы или аварии смотрят на индикатор и сообщения системы, а при признаках повреждения вызывают электрика. Устройство с выработанным ресурсом заменяют совместимой моделью и проверяют, не пострадали ли связанные цепи.
Если индикатор показывает неисправность, электрик сверяет маркировку и схему до замены модуля. При ремонте щита с ограничителем перенапряжения не подбирают замену только по размерам корпуса: сверяют Uc, Up и допустимый импульсный ток. Повреждённую ступень нельзя обходить перемычкой; после замены специалист проверяет соединения.
