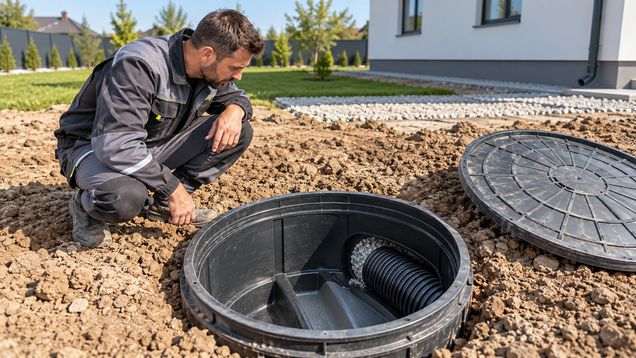

Дренажный колодец даёт доступ к трубам подземного водоотвода для осмотра, соединения ветвей и удаления осадка. Его ставят там, где к сети нужно подойти с поверхности, а не только как ёмкость для воды. Положение дренажного колодца выбирают по трассе, глубине труб и возможности безопасно обслуживать крышку.
Для чего нужен колодец на дренажной сети
Дренажный колодец служит точкой доступа к подземным трубам. Через него можно проверить, проходит ли вода, осмотреть соединения и прочистить доступный участок. В некоторых схемах узел также соединяет несколько ветвей, но геометрию каналов внутри задают проектом.
Обычный смотровой колодец отличается от накопительного и насосного. В смотровом воду направляют по сформированному лотку от входящей трубы к выходящей; глубокая ёмкость для хранения здесь не нужна. Накопительный узел собирает воду или осадок, а насосный дополнительно содержит оборудование для подъёма воды на более высокую отметку.
Если принять один тип колодца за другой, сеть может работать неправильно. Например, в простой смотровой шахте не устанавливают насос только потому, что в ней временно появилась вода. Сначала определяют, почему вода стоит: это может быть засор, неверная отметка выпуска, подпор сети или ошибка в проектной схеме.
Крышка дренажного колодца должна оставаться видимой и доступной после благоустройства. Если сверху уложить плитку, построить террасу или посадить кустарник, для очистки придётся разбирать покрытие. Рядом не размещают тяжёлые конструкции, которые не рассчитаны на крышку и её опорное кольцо.
Где размещают точки доступа
Дренажный колодец предусматривают у начала трубной ветви, на поворотах, соединениях и изменениях уклона, если участок нельзя обслужить с другой доступной точки. Расположение привязывают к плану здания и трассам дренажа, чтобы соединения можно было осмотреть и прочистить с поверхности. Универсальный интервал для всех систем не задают: он зависит от диаметра, глубины и конфигурации труб.
На повороте и в месте соединения нескольких ветвей внутри колодца оставляют понятный путь воде и инструменту для прочистки. Если трубы входят на разных уровнях, перепад оформляют подходящим узлом, а не направляют струю свободно на дно. Неправильное сопряжение может создавать застой и переносить осадок дальше по сети.
Смотровые точки размещают там, где к ним можно безопасно подойти и снять крышку. Не следует скрывать люк под парковочным местом или постоянным настилом, если конструкция не рассчитана на нагрузку и обслуживание оттуда. В зоне движения автомобилей крышку, корпус и опорную плиту выбирают по проектной нагрузке.
Для глубокого или тяжёлого узла учитывают грунтовые воды, давление грунта и возможное всплытие лёгкого пластикового корпуса. Герметичность вводов и стыка с крышкой важна, если вода вокруг может попасть внутрь или если из колодца нельзя допускать утечку. Материал корпуса и способ анкеровки сверяют с условиями монтажа и инструкцией изготовителя.
Чем смотровой узел отличается от сборного
Смотровой вариант нужен для проверки и обслуживания трубы, а не для постоянного хранения воды. У него есть входящий и выходящий каналы, связанные лотком на дне. Если проект предусматривает сбор осадка, в нижней части может быть приямок, который регулярно очищают, чтобы он не перекрыл проход.
Накопительный колодец собирает воду в герметичном корпусе или резервуаре; его объём выбирают по расчёту и условиям сброса. Вода из него может подаваться насосом для полива, если предусмотрена система забора и защита оборудования. Такая ёмкость не заменяет смотровые точки на длинной или разветвлённой трассе.
Насосный колодец применяют, когда отвод самотёком невозможен из-за отметок участка или точки выпуска. В нём нужны рабочий объём, насос, поплавковое управление, обратный клапан и доступ для ремонта, если такие элементы предусмотрены схемой. При выборе учитывают аварийный подъём уровня и безопасное поведение системы при отключении электричества.
Подключение труб и установка корпуса
До копки размечают положение колодца, входов, выхода и пересекающихся коммуникаций. Отметки труб проверяют по плану, чтобы сохранить проектный уклон и не получить встречный подъём на подходе. Если трассу приходится менять на месте, сначала пересчитывают высоты и направление потока.
Основание под корпус делают устойчивым и ровным по проекту или инструкции системы. Пластиковую шахту защищают от сдавливания грунтом, а при риске высокого уровня воды — от всплытия. Для бетонных колец проверяют горизонтальность стыков и герметизацию, чтобы через соединения не поступали грунтовая вода и мелкие частицы.
Трубы присоединяют через отверстия, соответствующие их диаметру и отметке, а проходы уплотняют совместимыми манжетами или штатными деталями. Внутри выставляют готовый лоток либо формируют его так, чтобы не было ступеней, карманов и выступов, цепляющих мусор. Подключение дренажных труб к дождевым или бытовым сетям допустимо только в предусмотренной проектом схеме.
Колодезным узлом можно обслуживать сеть лишь тогда, когда к крышке и лотку есть доступ после засыпки. Перед закрытием траншеи проверяют высоты входов, устойчивость корпуса, герметичность соединений и свободный проход воды. Трубы промывают предусмотренным способом, не подавая давление, которое может разъединить стыки или повредить фильтрующий слой.
Очистка и безопасное обслуживание
При работе с дренажным колодцем крышку снимают с поверхности и проверяют лоток, приямок, соединения и наличие осадка. Частота зависит от грунта, количества песка и мусора, а также от того, принимает ли колодец воду с других участков. Если внутри обнаружены песок, листья или ил, их удаляют, чтобы восстановить проходное сечение.
Не опускайся внутрь колодца для осмотра или очистки. Подземные камеры могут быть тесными и опасными из-за недостатка кислорода, вредных газов, внезапного притока воды и невозможности быстро выбраться. Работы внутри оставляют специалистам с подготовкой, приборами контроля атмосферы и средствами страховки.
Если уровень воды внутри дренажного колодца выше выходной трубы, сначала проверяют выпуск и возможный подпор, затем доступную часть сети очищают с поверхности. Не следует бесконтрольно направлять в дренаж химические средства, грязную промывочную воду или твёрдые отходы. При трещине корпуса, просадке крышки, размыве грунта или постоянном притоке песка выясняют причину до засыпки и ремонта.
Дренажный колодец не улучшит водоотвод, если трубы проложены без уклона, выпуск перекрыт или дренажная обсыпка загрязнена мелким грунтом. При повторных засорах проверяют всю трассу и соответствие фильтра конструкции почвы, а не только очищают шахту. Если уровень грунтовых вод или нагрузка на участок изменились, схему водоотведения оценивают заново по фактическим условиям.
