Канальный кондиционер обычно скрывают за подвесным потолком или в техническом помещении, а подготовленный воздух подают в комнаты по рассчитанным воздуховодам. Для канального кондиционера заранее оставляют доступ к фильтру, дренажу и узлам обслуживания; сеть подбирают по требуемому расходу воздуха, а не только по площади жилья.
Как устроена система
Канальные кондиционеры состоят из внутреннего блока, воздуховодов и наружного блока; набор компонентов зависит от модели. В типовой схеме внутренний блок забирает воздух через решётку возврата, очищает его фильтром, охлаждает теплообменником и подаёт по отдельным каналам к комнатным решёткам.
Наружный блок отводит тепло из помещения, а два блока соединены трубами с хладагентом и электрическими линиями. Хладагент — рабочее вещество замкнутого холодильного контура; его тип, допустимая длина трассы и объём заправки указаны в документации оборудования.
Скрытый блок не устраняет необходимость вентиляции. Кондиционер в основном рециркулирует воздух внутри здания, поэтому подачу свежего воздуха проектируют отдельно, если она нужна по назначению помещения и требованиям к воздухообмену.
Где разместить внутренний блок
Канальный кондиционер обычно устанавливают над коридором, в технической зоне или в другой части потолочного пространства, откуда удобно проложить каналы к комнатам. Расположение согласуют с конструкцией перекрытий, высотой подвесного потолка и маршрутом труб, электрокабеля и дренажа.

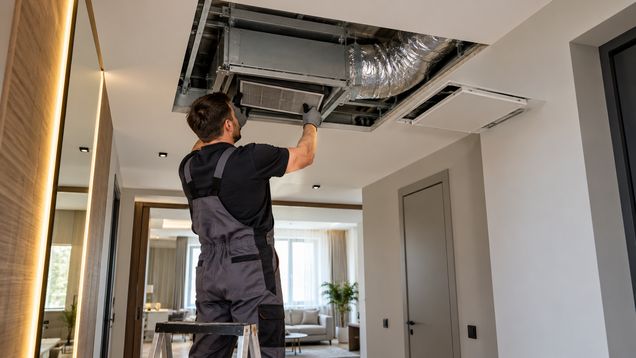

При выборе места для канального кондиционера предусмотрите люк для извлечения фильтра и доступа к поддону, вентилятору, электронике и соединениям. Размер и положение проёма сверяют с инструкцией: декоративный люк бесполезен, если через него нельзя снять фильтр или добраться до обслуживаемых деталей.
Блок закрепляют на опоре, рассчитанной на его массу, с учётом вибрации. Не подвешивайте его к одной облицовке потолка; монтажники выбирают крепление к несущему основанию и при необходимости применяют виброизолирующие элементы по проекту.
До закрытия потолка проверьте, что к фильтру, дренажному поддону и электрическим узлам можно подойти без демонтажа отделки. Если блок перекрывает кабели, клапаны или другие инженерные коммуникации, сначала изменяют план размещения, а не уменьшают сервисный проём.
Рассчитайте мощность и воздушный расход
Канальный кондиционер подбирают по расчёту теплопритоков, а не по одному правилу «столько-то ватт на квадратный метр». Учитывают площадь и ориентацию окон, наружные стены, утепление, солнце, число людей, освещение, оборудование и режим использования комнат.
Слишком мощный блок может часто включаться и выключаться, что ухудшает комфорт и способно сократить срок службы. Недостаточная мощность не обеспечит заданную температуру в жаркую погоду; проектировщик сопоставляет расчётную нагрузку помещений с рабочим диапазоном конкретной модели.
Для каждой комнаты определяют требуемый расход воздуха, затем распределяют его по каналам и решёткам. Если расчётная подача не совпадает с возможностями блока, температура в комнатах будет различаться даже при подходящей общей мощности.
На сопротивление сети влияют длина каналов, повороты, переходы сечения, фильтр и решётки. В паспорте блока указывают доступное внешнее статическое давление — способность вентилятора продавливать воздух через подключённую сеть; проект должен укладываться в этот диапазон.
Разделите подачу и возврат воздуха
Решётки подачи размещают так, чтобы воздушная струя проходила через занятую часть комнаты и не упиралась сразу в стену, высокий шкаф или плотную штору. Место выбирают вместе с типом решётки: разные модели распределяют поток по-разному.
Возвратную решётку ставят так, чтобы воздуху было куда вернуться к внутреннему блоку. Если путь перекрывается закрытой дверью, мебелью или слишком узким проёмом, в комнате может появиться перепад давления и ослабнуть подача.
Подающие и возвратные решётки не следует располагать так, чтобы воздух сразу возвращался в блок, минуя жилую зону. При нескольких помещениях балансировочные заслонки помогают настроить расход по ветвям; после регулировки результат проверяют измерением, а не только по ощущениям у одной решётки.
Спланируйте воздуховоды до отделки
Сеть прокладывают короткими маршрутами с минимумом резких поворотов и сужений. Гибкие каналы не растягивают в натяг, не пережимают подвесами и не оставляют провисать: перегибы и сжатые участки затрудняют движение воздуха.
Стыки герметизируют материалами, подходящими для конкретного типа воздуховода. Утечки выбрасывают часть охлаждённого воздуха в потолочную полость, из-за чего до комнат доходит меньший поток и возрастает расход энергии.
Каналы в неотапливаемом чердаке, гараже или другой горячей либо холодной зоне нуждаются в теплоизоляции. Она ограничивает нежелательный нагрев или охлаждение воздуха по пути и помогает снизить вероятность конденсата на наружной поверхности канала.
Перед закупкой материалов согласуйте с монтажником диаметры и длины ветвей, тип каналов, места ответвлений и расположение заслонок. Самостоятельно менять сечение после расчёта нельзя: одно и то же уменьшение диаметра по-разному влияет на короткую ветвь и на длинный сложный маршрут.
Дренаж и трасса хладагента
Во время охлаждения на теплообменнике образуется вода, которую нужно отвести из поддона. Дренаж прокладывают с уклоном и сифоном или иной схемой, указанной производителем: одинаковое решение подходит не для каждого блока и способа установки.
До закрытия потолка монтажник проверяет слив водой и осматривает соединения на протечки. Доступ к месту очистки оставляют заранее; засор, неверный уклон или неплотная стыковка могут привести к переливу поддона и повреждению потолка.
Трассу хладагента прокладывают в допустимых для выбранной модели пределах по длине и перепаду высоты. Развальцовку, проверку герметичности, вакуумирование и заправку выполняет специалист с подходящим оборудованием; эти операции не заменяют обычным подключением бытовых труб.
Учитывайте наружный блок и электропитание
Наружному блоку нужны свободный проход воздуха и пространство для обслуживания, указанные в его документации. Его не закрывают глухим коробом и не ставят так, чтобы тёплый выброс постоянно возвращался к воздухозабору.
До установки проверьте, выдержит ли основание вес и вибрацию, куда отводится вода и не будет ли шум мешать жильцам или соседям. Конкретные расстояния от стен, окон и границ участка зависят от модели и местных условий монтажа.
Электропитание внутреннего и наружного блоков, защитные аппараты и соединительные кабели подбирают по проекту и схеме изготовителя. Подключение, проверку заземления и защиту от перегрузки поручают электрику; до запуска должны быть установлены крышки и закрыты все электрические отсеки.
Что проверить до закрытия потолка
- Подтвердить место блока, несущие крепления и доступ для снятия фильтра и обслуживания дренажа.
- Сверить мощность, расход воздуха и допустимое сопротивление каналов с расчётом помещений.
- Осмотреть воздуховоды на пережатия, незакреплённые участки и негерметичные стыки.
- Проверить уклон дренажа и провести водяную проверку поддона и соединений.
- Убедиться, что трассы, электрические подключения и защитные крышки завершены по проекту.
Сфотографируйте скрытые трассы и отметьте их положение на плане до монтажа потолочной отделки. Это упростит последующий ремонт и уменьшит риск случайно повредить канал, трубу или кабель при установке светильников.
Пусконаладка и обслуживание
Канальный кондиционер нельзя оценивать только по тому, что из решётки идёт холодный воздух. При пусконаладке проверяют режимы блока, расход воздуха по помещениям, герметичность каналов, отвод воды и параметры холодильного контура в соответствии с инструкцией.
После регулировки убедитесь, что поток равномерно достигает комнат, фильтр установлен и не перекрывает возвратную решётку, а из дренажа не появляется течь. Если в одной комнате душно, а в другой слишком холодно, попросите специалиста проверить баланс ветвей и настройки системы.
К канальному кондиционеру должен сохраняться доступ через люк: через него снимают фильтр и обслуживают дренажные узлы. Размер проёма и свободное пространство для извлечения деталей сверяют с документацией, чтобы при сервисе не пришлось разбирать потолок.
