Фильтр для вентиляции задерживает выбранные частицы или другие загрязнения, если его материал рассчитан на них. Модель подбирают по требуемой очистке, расходу и сопротивлению сети, оставляя доступ для замены. При подборе фильтра для вентиляции учитывают совместимость с вентилятором: высокое сопротивление может уменьшить фактический поток.
Задача фильтра в воздушной сети
Фильтрующий элемент пропускает воздух через пористый или иной рабочий материал, который задерживает часть загрязнений. Его устанавливают в корпусе, кассете или секции воздуховода, рассчитанной на выбранный формат. Фильтр для вентиляции не создаёт приток и не заменяет исправную систему подачи и удаления воздуха.
Класс фильтра для вентиляции выбирают по тому, что нужно улавливать: крупную пыль, мелкие частицы или конкретные загрязнители. Маркировка и протокол испытаний описывают условия оценки материала; сравнивать изделия стоит по одной и той же системе классификации. Высокое обозначение в одной системе нельзя напрямую приравнивать к числу из другой без таблицы соответствия изготовителя или стандарта.
Большинство распространённых кассет рассчитано на частицы, а не на все запахи и газы. Для газообразных веществ применяют отдельные сорбционные материалы, например угольные, если их состав и ресурс подходят для конкретной задачи. Универсального фильтра, удаляющего любые загрязнения, нет; свойства проверяют по документации изделия.
Как выбрать степень очистки
Сначала определяют цель установки: защитить теплообменник и внутренние детали от пыли, уменьшить содержание частиц в приточном воздухе или выполнить специальное технологическое требование. Для разных целей требуются разные испытанные характеристики. Если фильтр нужен для чистой зоны, лаборатории или другого помещения с особыми условиями, требования задаёт профильный проект, а бытовой рейтинг не заменяет его.
При сравнении смотрят не только на название класса, но и на диапазон улавливаемых частиц, эффективность при заданном расходе, начальное сопротивление и рекомендуемый предел по перепаду давления. Эти данные должны относиться к подходящему размеру элемента. Сведения о лабораторной эффективности сами по себе не предсказывают срок службы: загрязнённость воздуха, режим работы и герметичность корпуса меняют результат.
В многоступенчатой системе предварительный элемент может задерживать более крупную пыль и защищать последующую секцию. Основной фильтр выбирают под целевой размер загрязнений и допустимую нагрузку на установку. Добавление ступени меняет суммарное сопротивление, поэтому совместимость проверяют для всей сборки, включая рамки, уплотнения и свободную площадь прохода.
Сопротивление и производительность вентиляции
Фильтр для вентиляции подбирают при расчётном расходе, а не отдельно от вентилятора. Воздух теряет давление на фильтрующем материале и в корпусе, а затем проходит по остальной сети. Рабочую точку системы сверяют с характеристикой вентилятора, чтобы после установки сохранялись проектные расходы на обслуживаемых решётках.
Чем плотнее материал или меньше его рабочая площадь, тем выше может быть сопротивление при том же потоке; конкретное значение берут из данных изготовителя. По мере накопления пыли сопротивление обычно растёт. Если вентилятор не рассчитан на такой режим, скорость потока может снизиться, а шум или энергопотребление измениться.
Поэтому нельзя без проверки заменять кассету на более высокий класс очистки только потому, что она подходит по наружным размерам. Изменение конструкции материала, глубины и площади влияет на давление и распределение воздуха. Если требуется более тонкая очистка, проектировщик может проверить доступную поверхность, число секций, вентилятор и допустимое сопротивление, а затем подтвердить расход измерением.
Где разместить элемент и как установить
Положение секции определяют схемой системы и тем, какие узлы нужно защищать от загрязнений. Фильтр размещают в доступном корпусе на предусмотренном участке приточной или рециркуляционной линии; конкретное положение относительно вентилятора, теплообменника и ответвлений зависит от проекта. Нельзя переносить кассету в другое место без оценки доступа, условий потока и обслуживания соседнего оборудования.

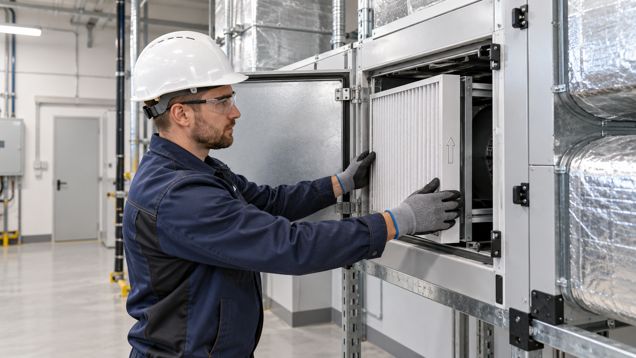

Корпус закрепляют без перекоса, а фильтрующий элемент устанавливают в направляющие так, чтобы воздух проходил через материал, а не обходил его по краям. Проверяют соответствие размеров, прилегание уплотнений, направление стрелки потока и фиксацию дверцы. Щели вокруг рамки пропускают пыль мимо элемента и сводят на нет его заявленные характеристики.
Работая с фильтром для вентиляции, оставляют место для извлечения кассеты и безопасного доступа к замкам и дверце. Сервисный люк не должен перекрываться кабелями, трубами или отделкой. При нескольких ступенях полезно промаркировать их назначение и направление установки, чтобы при замене не перепутать последовательность.
Замена и контроль состояния
Если в фильтре для вентиляции предусмотрена стрелка, она должна совпадать с направлением воздушного потока; стороны входа и выхода нельзя менять местами без разрешения изготовителя. Перед извлечением элемента останавливают установку способом, указанным в инструкции, и исключают случайный запуск. Защитные перчатки и обращение с отработанным материалом выбирают с учётом вида загрязнений и правил объекта.
Периодичность обслуживания устанавливают по паспорту системы, фактической запылённости и показаниям датчика перепада давления, если он установлен. Календарный интервал помогает планировать осмотр, но не всегда отражает состояние кассеты. При замене проверяют сам элемент, направляющие, уплотнение и корпус; не продувают и не моют одноразовый материал, если такое восстановление прямо не разрешено производителем.
Сильно загрязнённый, влажный, порванный или деформированный элемент заменяют подходящим совместимым изделием. Установка новой кассеты не устраняет причину, если в корпусе есть обходная щель или вода попадает из другой части системы. После обслуживания закрывают дверцу, убеждаются в фиксации рамки и записывают модель элемента и выполненную операцию.
Проверка после установки или замены
После монтажа запускают систему в обычном режиме и проверяют расход воздуха на связанных с ней точках. Если он ниже проектного, измеряют перепад давления на секции, осматривают заслонки и уплотнения, сверяют размер и тип кассеты с документацией. Высокое сопротивление фильтра — один из возможных факторов, поэтому вывод делают по измерениям, а не только по внешнему виду.
Если в помещении или воздуховоде появился посторонний запах, сначала определяют его источник и тип загрязнителя. Частичный фильтр не задерживает все газы, а угольный материал тоже имеет ограниченную область применения и ресурс. Не следует наращивать число кассет без пересчёта системы: дополнительное сопротивление может изменить распределение воздуха по ветвям.
После настройки фильтр для вентиляции проверяют вместе с остальной сетью: подтверждают плотное прилегание, свободный проход, нужный расход и отсутствие обхода воздуха вокруг рамки. При нестабильном результате сравнивают показания до и после обслуживания в одном режиме работы. Это помогает понять, связано ли отклонение с элементом, корпусом, вентилятором или регулировкой каналов.
