Шарнирное соединение допускает относительный поворот элементов, предусмотренный расчётной схемой. Для шарнирного соединения в проекте задают передаваемые усилия, геометрию и закрепление деталей. Узел должен передавать нужные воздействия и сохранять устойчивость всей конструкции. Принцип работы подтверждают проектом и проверкой деталей.
Что означает шарнир в конструкции
В расчётной модели шарниром называют узел, в котором допускается поворот соединённых элементов вокруг заданной оси. Шарнирное соединение сохраняет предусмотренные схемой связи между элементами, а взаимное смещение ограничивается в необходимой степени. Это условное описание работы, а не обещание свободного вращения реального узла.
Узел отличают от жёсткого по тому, как в модели передаётся изгибающий момент. Идеальный шарнир не передаёт расчётный момент вокруг разрешённой оси поворота, но может передавать силы и удерживать элементы от смещения. Какие именно составляющие усилий остаются, определяется расположением деталей и расчётной схемой.
Для плоской системы важно указать, вокруг какой оси разрешён поворот. Ось может быть связана с пальцем, болтом, опорной поверхностью или геометрией узла. Если не обозначить направление поворота и удерживаемые перемещения, модель может описывать другую конструкцию, чем та, которую собираются построить.
Какие усилия воспринимает узел
В узле обычно проверяют силы, предусмотренные расчётом: растяжение, сжатие, срез и реакции опор. В идеализированной стержневой схеме усилия распределяют между элементами в соответствии с их направлением и связями. У реального соединения появляются также местные напряжения около отверстий, опорных площадок и крепежа.
Момент может возникнуть из-за эксцентриситета — расстояния между линиями действия сил и центром соединения. Его создают смещённые накладки, несимметричные детали, гибкие части или конструктивная податливость. Поэтому допущение об отсутствии момента в узле не означает, что в самих деталях и крепеже вообще нет изгибающего действия.
Для шарнирного соединения важно согласовать расчёт узла с тем, как закреплены присоединяемые элементы. К примеру, палец, болт или опорный элемент должен иметь достаточную прочность и не выйти из зацепления при расчётном перемещении. Проверяют также прилегающие части, чтобы усилие не вызвало смятия, разрыва или местной потери устойчивости.
Реальные детали немного деформируются и не обладают абсолютной свободой или жёсткостью. В инженерной модели степень податливости принимают по конструктивному решению и требованиям применяемых норм. Если поворотная способность ограничена, считать узел полностью идеальным шарниром без проверки может быть неверно.
Формы исполнения и детали
В строительных системах поворотную связь могут выполнять пальцем, болтовым узлом, опорной деталью или специально разработанным механическим устройством. Выбор зависит от материала, величины усилий, направления движения, условий монтажа и обслуживания. Само наличие болта или пальца ещё не определяет расчётную работу узла.
В стальных конструкциях проверяют элементы соединения и их совместную работу: болты, пальцы, накладки, сварные швы, отверстия и участки основного металла. В железобетонной конструкции узел может включать закладные детали и арматуру; для деревянной важны крепёж, опорные поверхности и состояние древесины. Детали подбирают по проектному расчёту, а не по внешнему сходству с готовым узлом.
При проектировании такого узла учитывают монтажные допуски и фактическое положение элементов. Слишком тесное или перекошенное сопряжение может мешать предусмотренному повороту, а избыточный зазор — вызывать ударную работу и нежелательное смещение. Конкретные размеры и способ сборки задают рабочие чертежи.
Как шарнир отражают в расчётной схеме
Расчётная схема показывает, какие перемещения ограничены, а какие допустимы, где приложены нагрузки и как элементы соединены между собой. В стержневой модели шарнир часто задают освобождением от передачи момента в определённом направлении. В пространственной модели отдельно учитывают перемещения и вращения по всем необходимым осям.
Освобождение поворота одного элемента не должно сделать всю систему подвижной. Нормы для стальных мостовых конструкций допускают принимать шарнирное соединение, если при таком предположении система сохраняет геометрическую неизменяемость. Этот принцип показывает, почему узел рассматривают вместе с рамой, фермой или другой несущей системой.
Если после задания шарниров конструкция может перемещаться как механизм, её расчётная схема не обеспечивает устойчивость. Тогда проектировщик пересматривает связи, закрепления или работу соединений. Проверяют не только прочность отдельных деталей, но и способность всей системы воспринимать предусмотренные нагрузки.
К шарнирному соединению в модели привязывают только ту степень свободы, которая предусмотрена проектом. Например, допуск поворота в плоскости рамы не означает разрешение продольного сдвига или поворота вокруг другой оси. Неправильное освобождение лишних связей меняет усилия и может привести к ошибочному расчётному результату.
Что проверяют при проектировании
Проектировщик определяет нагрузки и сочетания воздействий, усилия в деталях и допустимые перемещения. Далее проверяет прочность соединяемых элементов, крепежа, опорных зон и швов по применимым строительным нормам. Состав расчёта зависит от материала, вида узла, его расположения и условий эксплуатации.
Важны не только максимальные усилия, но и их направление, повторяемость, длительность и возможная смена знака. Усталость может иметь значение для конструкций с многократными циклами нагружения. Если узел работает на улице или в агрессивной среде, учитывают защиту от коррозии и доступность осмотра.
Нельзя назначить допустимую нагрузку по диаметру одного пальца или количеству болтов без данных о марке материала, толщине деталей, геометрии и закреплении. Одинаковые на вид соединения могут иметь разную несущую способность из-за расстояний до края, эксцентриситета или состояния опорной зоны. Чертёж и расчёт должны описывать один и тот же узел.
Как оценивать готовый или существующий узел

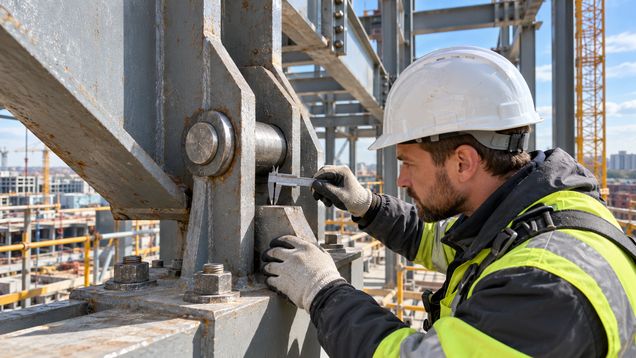

Сначала сверяют фактический узел с проектом: расположение крепежа, форму деталей, наличие сварных швов, опор и предусмотренных зазоров. Отмечают коррозию, трещины, деформацию отверстий, сдвиг элементов и следы смятия. Несовпадение с чертежом требует оценки инженера, поскольку оно может изменить передачу усилий.
По фотографии нельзя надёжно установить, является ли конструкция шарнирной. Наружная накладка может выглядеть подвижной, но передавать заметный момент; закрытая облицовкой деталь может скрывать жёсткую связь. Также не всегда видна ось поворота и способ фиксации от выскальзывания.
Если в эксплуатируемом здании появился люфт, стук, наклон, раскрытие шва или трещины возле узла, фиксируют место и развитие признаков, ограничивают доступ при возможной опасности и обращаются к инженеру-конструктору. Шарнирное соединение нельзя проверять самостоятельным выбиванием пальца, ослаблением болтов, срезанием швов или дополнительной нагрузкой: такие действия меняют его расчётную работу.
Для шарнирных соединений в существующей конструкции специалист сопоставляет проект, фактическую геометрию, состояние материалов и нагрузки. Если документация отсутствует, размеры и связи обследуют на месте, а неизвестные параметры не подменяют догадками. По результатам определяют, нужна ли дополнительная проверка или проектное решение по ремонту и усилению.
