Односкатная крыша состоит из одной наклонной плоскости, опирающейся на стены или балки разной высоты. До монтажа односкатной крыши проектируют пролёт, уклон, опоры и покрытие: от перепада стен зависит геометрия каркаса, а от уклона и водостока — движение дождя и снега. Одновременно проверяют место желоба и узел примыкания высокого края к стене.
Рассчитайте уклон и высоту опор
Односкатная крыша направляет дождевую воду к одному краю здания. Её уклон задают перепадом между верхней и нижней опорными линиями относительно горизонтального пролёта. На чертеже отмечают обе отметки стен, толщину будущих слоёв и положение карнизного свеса, чтобы высота помещения и наружная геометрия совпали.
Уклон односкатной крыши выбирают по виду покрытия, длине ската, климатическим воздействиям и устройству водоотвода. Минимальный допустимый уклон различается у металлочерепицы, фальцевых листов, гибкого покрытия и мембраны; его проверяют в документации конкретной системы. Универсальное значение угла для всех материалов применять нельзя.
Низкий скат дольше отводит воду и может сильнее зависеть от герметичности нахлёстов и пропускной способности сливов. На пологой крыше также учитывают возможное скопление снега и воды при частичном засоре водостока. Эти условия влияют на конструкцию покрытия и не заменяются выбором более толстого кровельного листа.
Высоту верхней стены и перепад опор увязывают с назначением здания, проёмами, вентиляционными выходами и соседними строениями. Если скат примыкает к более высокой стене, там появляется отдельный узел защиты от затекания. Такой стык показывают на разрезе до начала кладки или устройства каркаса.
Назначьте несущую схему по пролёту
Сначала определяют, куда передаётся вес крыши: на наружные стены, балки, стойки или внутренние несущие перегородки. Стропила могут опираться на две стены разной высоты, на промежуточные прогоны или на рассчитанные фермы. Если в конструкции есть внутренние опоры, их положение и основание должны совпадать с проектом здания.
Сечения и шаг стропил, прогонов и стоек задают расчётом. Учитывают массу каркаса и покрытия, утеплитель, снеговые и ветровые воздействия, а также возможные нагрузки от оборудования и обслуживания. Условия участка, высота здания и схема опор меняют результат, поэтому типовые размеры с соседнего объекта не гарантируют пригодность.
Односкатная крыша должна иметь не только прочные стропила, но и связи, удерживающие каркас от бокового смещения и подъёма ветром. Опорные узлы рассчитывают на передачу усилий в стены; крепить ногу одним случайным уголком недостаточно, если проект требует анкеров или удерживающей ленты. Материал стены и способ крепления проверяют совместно.
При широком пролёте применяют прогоны, стойки или фермы, если это предусмотрено расчётом. Не ставят стойку на перекрытие или перегородку без проверки их несущей способности. Если планировка мешает промежуточной опоре, инженер подбирает другой вариант конструкции, а не просто увеличивает сечение отдельных досок.
Подготовьте опоры и узлы крепления
До установки стропил сверяют отметки верхней и нижней стен, прямоугольность плана и положение закладных деталей. Верх опор выравнивают проектным способом, чтобы не создавать ступени под отдельными ногами. Между древесиной и каменной кладкой предусматривают совместимый защитный слой от капиллярной влаги.
Стропила закрепляют к опорам так, чтобы они не смещались вдоль стены и не отрывались при ветровом подъёме. Нагрузки передают через предусмотренные посадочные места и крепёж, не ослабляя древесину чрезмерными вырезами. Мауэрлат или опорную балку соединяют со стеной по проекту, особенно если стены лёгкие или здание находится на открытом участке.
Карнизный вынос формируют расчётными кобылками или продолжением стропил. Кобылка — короткая деталь, увеличивающая свес; её крепление должно передавать нагрузку в основную ногу, а не только удерживать подшивку. Длину, опору для желоба и защиту торца согласуют до монтажа покрытия.
При проёмах для дымохода, вентиляции или окна заранее устраивают обрамление. Нельзя перерезать стропило после сборки без расчётных перемычек и усиления соседних элементов. Если положение инженерного выхода изменилось, проверяют каркас и кровельный узел до продолжения работ.
Выберите покрытие и спроектируйте водосток
Выбирая односкатную крышу, сопоставляют уклон с требованиями покрытия и длиной водосборного ската. Для выбранного материала проверяют допустимый уклон, основание, шаг обрешётки, крепёж и устройство боковых кромок. Если скат не подходит под инструкцию покрытия, пересматривают геометрию или применяют другую кровельную систему.
Вода должна стекать к заранее рассчитанному желобу или лотку, не переливаться через фасад и не попадать на входы и дорожки. Размер и расположение водостока выбирают по площади ската и местным осадкам. В местах, где возможны ледяные сходы или сход снега, предусматривают защиту, рассчитанную на нагрузки и совместимую с покрытием.
Нижний край ската соединяют с капельником и желобом так, чтобы вода с мембраны также попадала в водосток. Подкровельная плёнка не должна заканчиваться за фасционной доской или образовывать карман. Фасционная доска — наружная планка вдоль торцов стропил; к ней часто крепят кронштейны желоба, поэтому её основание проверяют заранее.
Верхнее примыкание к стене защищают фартуком или системной планкой. Верхний край фартука заводят под расположенный выше водозащитный слой, а нижний отводит воду поверх кровли. Герметик не заменяет правильный нахлёст, механическое крепление и подготовленное основание.
Соберите кровельный пирог без перекрытия вентиляции
Для утеплённой крыши согласуют тепловой контур, пароизоляцию и водозащиту. Утеплитель укладывают без пустот, а внутренний пароизоляционный слой герметично соединяют со стенами. Состав слоёв зависит от мембран и выбранной схемы; материалы с разной паропроницаемостью не меняют местами без проекта.
Если конструкция предусматривает вентиляционный зазор, у воздуха должен оставаться непрерывный путь от нижнего края ската к верхнему выходу. У карниза устанавливают ограничители, не дающие утеплителю заполнить канал. Выходы прикрывают от осадков и насекомых так, чтобы не перекрыть расчётное сечение.
В холодном чердаке теплоизоляция располагается в перекрытии, а чердачное пространство вентилируется по проектной схеме. В утеплённой мансарде каналы и мембраны размещают внутри кровельного пирога. Эти варианты нельзя смешивать без проверки, иначе влага может накапливаться в древесине или утеплителе.
Обрешётку или сплошное основание монтируют с шагом и крепежом, предусмотренными покрытием. Перед закрытием проверяют стыки мембраны, примыкание к стене и выход нижнего края в желоб. Повреждённый слой ремонтируют совместимым материалом до укладки финишного покрытия.
Проверьте монтаж и работу водоотвода

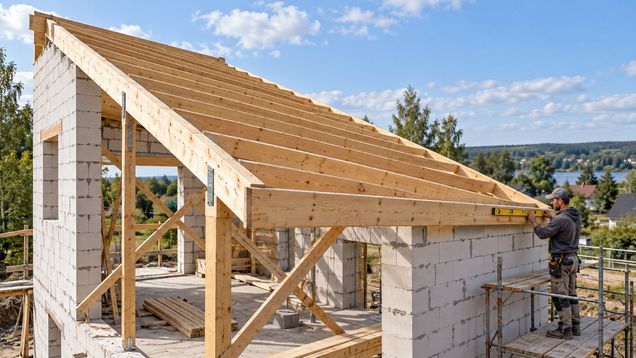

Стропильный каркас собирают в последовательности, указанной в проекте. Сначала устанавливают опоры и временные связи, затем крайние стропила или фермы, выравнивают линию ската и конёк, после этого монтируют остальные элементы и постоянные раскосы. Временную устойчивость сохраняют, пока система не связана в проектную конструкцию.
Перед укладкой покрытия проверяют плоскость ската, шаг опор, крепления и состояние древесины. После монтажа осматривают нахлёсты, боковые кромки, верхнее примыкание и соединение нижнего края с водостоком. Вода должна свободно уходить, не задерживаясь у стены или под покрытием.
Работы на высоте выполняют с устойчивых лесов, подмостей и страховочной системой. Длинные детали поднимают безопасным способом и не оставляют незакреплёнными на скате. При сильном ветре, дожде или обледенении монтаж прекращают.
Осматривайте крышу после сезона
Односкатная крыша после монтажа должна сохранять проектную геометрию: опоры не смещены, стропила не прогнулись, крепёж не ослаблен, а края покрытия закреплены. При обнаружении деформации не подбивают случайные клинья под нагруженные элементы; сначала устанавливают причину и проверяют несущую схему.
Пространство под односкатной крышей осматривают на следы конденсата, протечки, мокрый утеплитель и потемнение древесины. Одновременно проверяют вентиляционные каналы, внутреннюю пароизоляцию и места прохода труб. Повторное намокание требует ремонта водозащитного узла или теплового контура, а не только замены внутренней отделки.
Желоб и водосточную трубу очищают от листьев и мусора до периода интенсивных осадков. После сильного ветра проверяют покрытие, планки и снегозадержатели. Замену повреждённой детали выполняют совместимым крепежом и с восстановлением водонепроницаемого нахлёста.
