Конденсационный котел использует тепло водяного пара в дымовых газах: пар охлаждается в теплообменнике и конденсируется, передавая тепло воде отопления. Для конденсационного котла проектируют достаточно холодную обратную линию, совместимый дымоход и отвод конденсата с сифоном. Рабочие температуры и устройство слива сверяют с паспортом и местными требованиями.
Как используется тепло конденсации
Конденсационный котел сначала передает тепло от сгорания газа теплоносителю, а затем дополнительно охлаждает дымовые газы. Когда содержащийся в них водяной пар переходит в жидкость, выделяется тепло, которое обычный котел в той же степени не использует. Для этого теплообменник и путь отвода продуктов сгорания должны быть рассчитаны на появление конденсата.
Для конденсационного котла важно, насколько холодной приходит вода из отопительных приборов. Более низкая температура обратной линии помогает глубже охлаждать дымовые газы, если такое значение допускает изготовитель. Точный режим зависит от модели, нагрузки и схемы, поэтому нельзя задавать одну температуру для всех систем.
Конденсация возможна не только с теплым полом: радиаторы тоже могут работать с таким аппаратом, если их мощность и режим обеспечивают подходящие температуры. При проектировании учитывают теплопотери дома, размеры радиаторов, утепление и требуемую температуру помещений. Если старая система рассчитана на высокую подачу, инженер проверяет, нужен ли подбор или замена отдельных отопительных приборов.
Подготовка отопительного контура
Конденсационный котел соединяют с подающей и обратной линиями по схеме изготовителя. Проект определяет циркуляционный насос, фильтр, расширительный бак, воздухоотвод и устройства защиты с учетом объема системы и допустимого давления. Встроенная комплектация различается, поэтому сначала выясняют, какие узлы уже входят в аппарат.
В конденсационном котле теплообменник должен работать с водой, совместимой с его металлами, уплотнениями и насосом. Качество и подготовку теплоносителя выбирают по документации; загрязнения и отложения могут ухудшать теплопередачу или сужать проходы. Незамерзающую жидкость применяют только при прямом разрешении изготовителя и после проверки всей системы.
Расширительный бак принимает увеличение объема воды при нагреве, а предохранительный клапан защищает контур от опасного давления. Не устанавливай между аппаратом и требуемым клапаном кран, который способен отсечь этот путь. После заполнения системы монтажник удаляет воздух и проверяет герметичность резьбовых и уплотненных соединений.
Температуру подачи задают с учетом отопительных приборов, погоды и режима дома. Теплому полу может потребоваться отдельный смесительный узел, чтобы ограничить температуру его контура; настройки определяют по проекту и данным производителя. Автоматика может регулировать подачу погодным или комнатным датчиком, если это предусмотрено комплектом.
Отвод конденсата

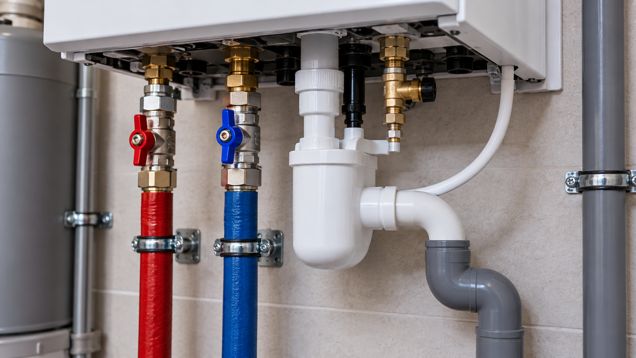

Конденсат отводят через предусмотренный аппаратом патрубок, сифон и трубопровод, устойчивые к его составу и температуре. Сифон создает водяной затвор, который не позволяет дымовым газам выходить через слив; его собирают, заполняют и обслуживают по руководству. Не заменяй его случайным изгибом трубы.
Трассу слива проектируют так, чтобы вода уходила без обратного уклона, провисаний и участков, где она может застаиваться или замерзнуть. Если часть трубы проходит снаружи или в холодной зоне, способ защиты от мороза выбирают по инструкции модели и условиям монтажа. Конденсат может быть слабокислым, поэтому материал трубы и точку сброса согласуют с местными требованиями к канализации.
Для некоторых установок может потребоваться нейтрализатор конденсата, который снижает кислотность перед сбросом. Необходимость, тип и обслуживание такого устройства определяют по мощности, местным правилам и руководству производителя. Нельзя направлять слив на фасад, фундамент или случайный участок земли.
Дымоход, воздух и газовое подключение
Коаксиальный дымоход, раздельные каналы или другой вариант выбирают только из разрешенных для конкретной модели. Элементы должны выдерживать конденсат и температуру дымовых газов, а соединения — быть герметичными. Проектировщик проверяет длину, повороты, уклон и место выхода, не перенося параметры с другого аппарата.
Котлу нужен воздух для горения: он может поступать из помещения или по отдельному каналу, предусмотренному закрытой камерой. Вытяжка, герметичные окна и другие дымовые приборы способны изменить тягу или давление в помещении. Специалист проверяет совместную работу вентиляции, воздухозабора и дымоудаления.
Газовую линию подключает уполномоченный специалист по проекту и местным правилам. До запуска проверяют герметичность соединений и параметры подачи газа, а перед аппаратом предусматривают доступный кран отключения. Не изменяй форсунки, газовый клапан и заводские настройки самостоятельно.
Размещение и управление
Место выбирают с учетом массы аппарата, несущей способности стены или основания и доступа к обслуживанию. Соблюдают паспортные расстояния, требования к температуре, влажности и вентиляции, оставляют свободным путь к кранам, фильтру, сифону и панели управления. Не ставь электронику там, где на нее может попасть вода из труб или слива.
Регулятор управляет горелкой по температуре теплоносителя и, в зависимости от комплектации, по сигналу комнатного или наружного датчика. Нужно понимать, какие ошибки он показывает и при каких сигналах блокирует запуск. Не отключай датчики и защитные блокировки ради непрерывной работы.
Питание котла, насоса и автоматики подключают к линии с проводниками и защитными аппаратами, рассчитанными электриком по паспорту и проекту. Проверяют заземление, отключение при перегрузке и доступность выключателя; удлинитель не используют как постоянное подключение. Все электрические работы выполняют при снятом напряжении.
Монтаж и первый запуск
Перед монтажом сверяют комплектность, схему отопления, газовый и дымовой проект, трассу слива и место установки. После подсоединения заполняют контур подходящим теплоносителем, удаляют воздух, проверяют давление, соединения, сифон и свободный слив. Корпус и вентиляционные отверстия оставляют в состоянии, предусмотренном производителем.
Первый пуск выполняет квалифицированный специалист: он проверяет газоснабжение, горение, дымоудаление, циркуляцию, автоматику и отвод конденсата. На рабочем режиме оценивают подачу и обратку, стабильность горелки и отсутствие протечек. Результаты настройки и замечания фиксируют для владельца, если это предусмотрено документацией.
Если горелка не зажигается, появляется ошибка тяги, запах газа или протечка, аппарат не запускают повторно без выяснения причины. Запах газа требует перекрыть подачу, если это можно сделать безопасно, покинуть помещение и вызвать аварийную службу по местным правилам. Не включай и не выключай электроприборы в загазованной зоне.
Работа и сезонное обслуживание
Владелец наблюдает за показаниями контроллера, температурой системы и состоянием доступных труб. Слив не должен капать, засоряться или замерзать; при остановке отвода конденсата вызывают сервис, а не отсоединяют сифон при работающей горелке. Не открывай герметичную камеру и газовый тракт.
Специалист по графику из руководства проверяет горелку, теплообменник, дымоход, соединения, насос, защиту, сифон и нейтрализатор, если он установлен. Очистку выполняют подходящим способом, чтобы не повредить покрытия и уплотнения. Пользователь не разбирает газовую арматуру и не меняет настройку горения.
Перед отопительным сезоном конденсационный котел проверяют вместе с системой отопления: контролируют давление, циркуляцию, работу датчиков и свободный слив. Условия отвода особенно важны, если труба проходит через неотапливаемую часть здания. Любое изменение в дымоходе или сливе согласуют с обслуживающим специалистом.
При неисправности
При запахе газа не зажигай огонь и не трогай выключатели; покинь помещение и вызови местную аварийную службу. Если вода попала на электрические части, отключай питание только из сухого безопасного места и не касайся корпуса. В обоих случаях не возвращайся к эксплуатации до проверки специалистом.
После ремонта перед включением должны быть проверены герметичность газовых и водяных соединений, отвод продуктов сгорания и конденсата, а также защитная автоматика. При работе с конденсационным котлом не обходят блокировки и не оставляют неисправный слив подключенным к работающей горелке.
